in den folgenden Abschnitten wird die automatische Zinnzufuhr und -dosierung beschrieben, die Teil des BK3500 ist.

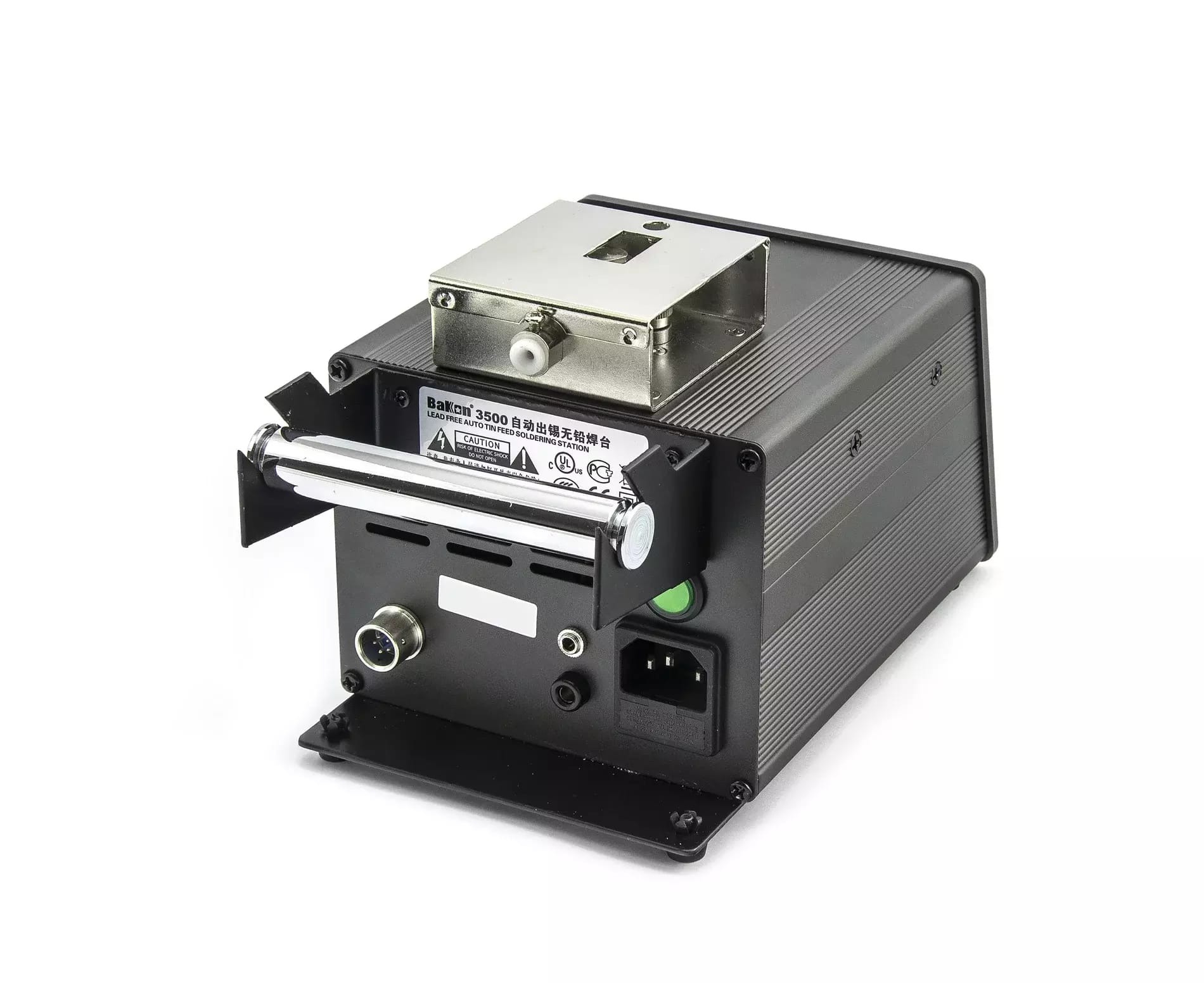

Der Mechanismus zum Abwickeln des rohrförmigen Zinns von der Spule und dessen Zuführung zur Spitze der Lötspitze ist ein integraler Bestandteil des Lötsystems. Das automatisierte mechanische Zinndosiersystem befindet sich auf der Oberseite des Lötstationsaufsatzes. Ein motorisiertes Getriebe mit Zahnrädern wickelt das Zinn selbst von der am Chassis montierten Spule ab und führt es durch den Silikonbovden und direkt zur Spitze der Lötspitze am Mikrolötgerät. Die Vorschubgeschwindigkeit ist über ein Potentiometer einstellbar. Die Station kann automatisch Zinn dosieren - neben der Geschwindigkeit lässt sich mit dem Potentiometer auch die Länge des Zeitintervalls der Zinnzufuhr einstellen. Die Dosierung wird durch das angebrachte Fußpedal gestartet; entweder im Batch-Modus (es spielt keine Rolle, wie lange das Pedal gedrückt wird - es wird immer nur eine bestimmte Menge Zinn entnommen) oder im manuellen Modus, bei dem Zinn zugeführt wird, solange das Pedal gedrückt wird. Es gibt auch eine Reverse-Einstellung, bei der der Vorschubmechanismus die erste Dose auswirft und sie dann ein Stück zurückbewegt. Die Reverse-Einstellung kann ausgeschaltet oder zwischen 0-2s eingestellt werden.

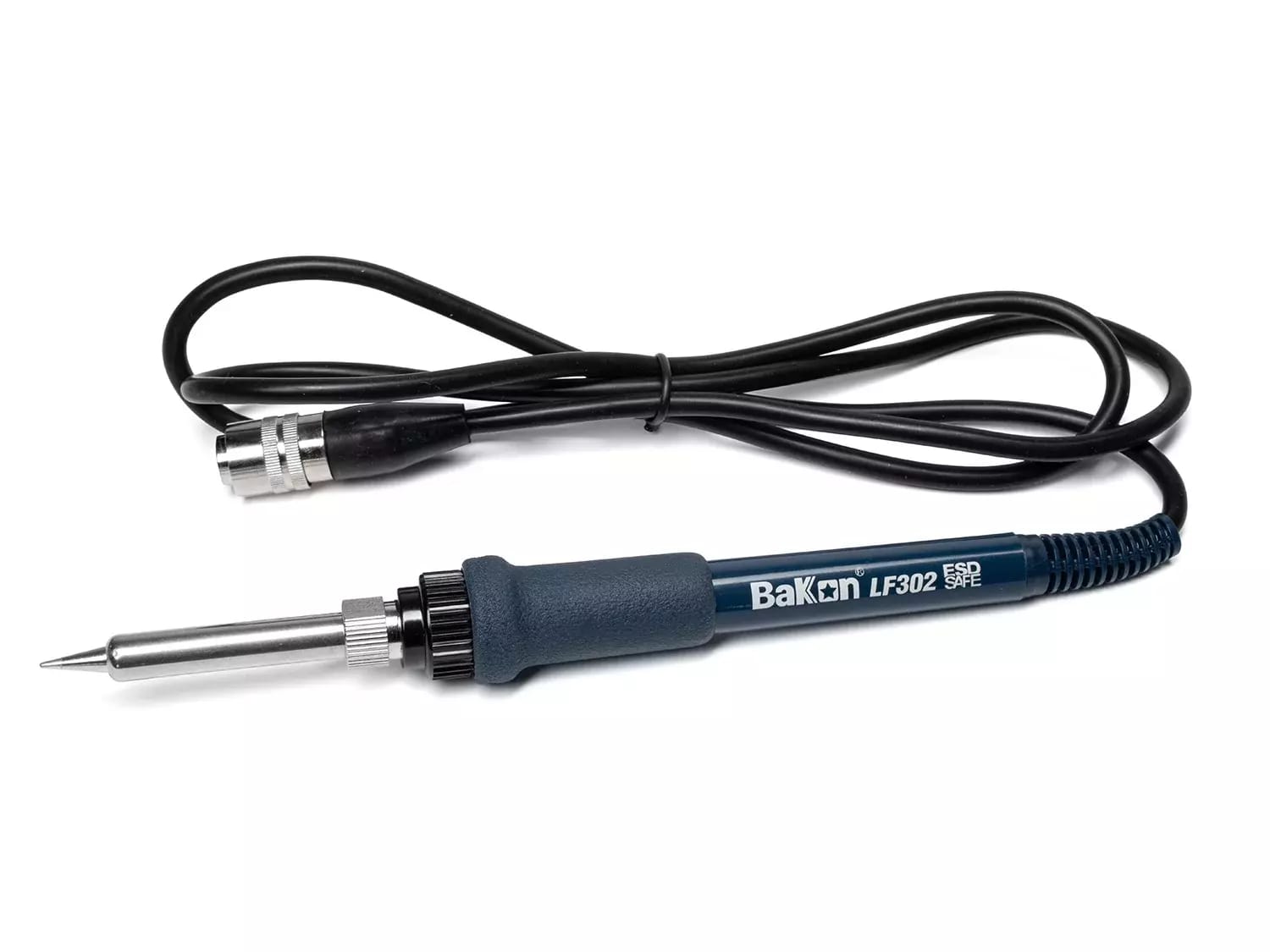

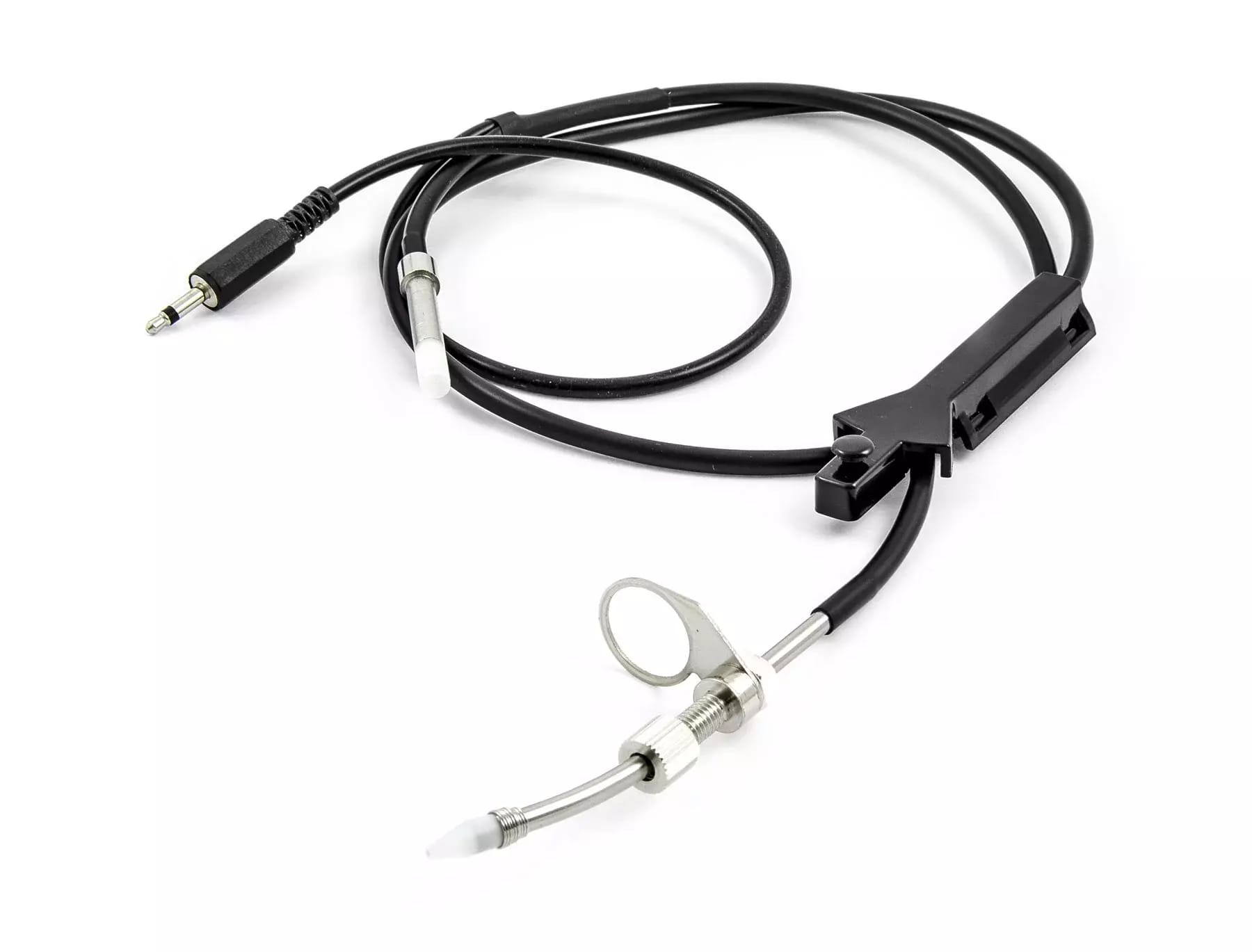

Der Durchmesser der Röhrchendose, die der Vorschubmechanismus verarbeiten kann, beträgt 0,4 - 1,6 mm. Die Länge des Vorschubbovden beträgt 81 cm. Wenn die Anwendung es erfordert, können Sie den mitgelieferten Lötstifthalter verwenden und haben beide Hände beim Arbeiten frei - die Konfiguration des Systems mit statischer Mikrolötvorrichtung ist auf einem der Bilder zu sehen.
Diese Lötstation ist mit einer breiten Palette von
Induktionslötspitzen der Serie BK200 kompatibel
