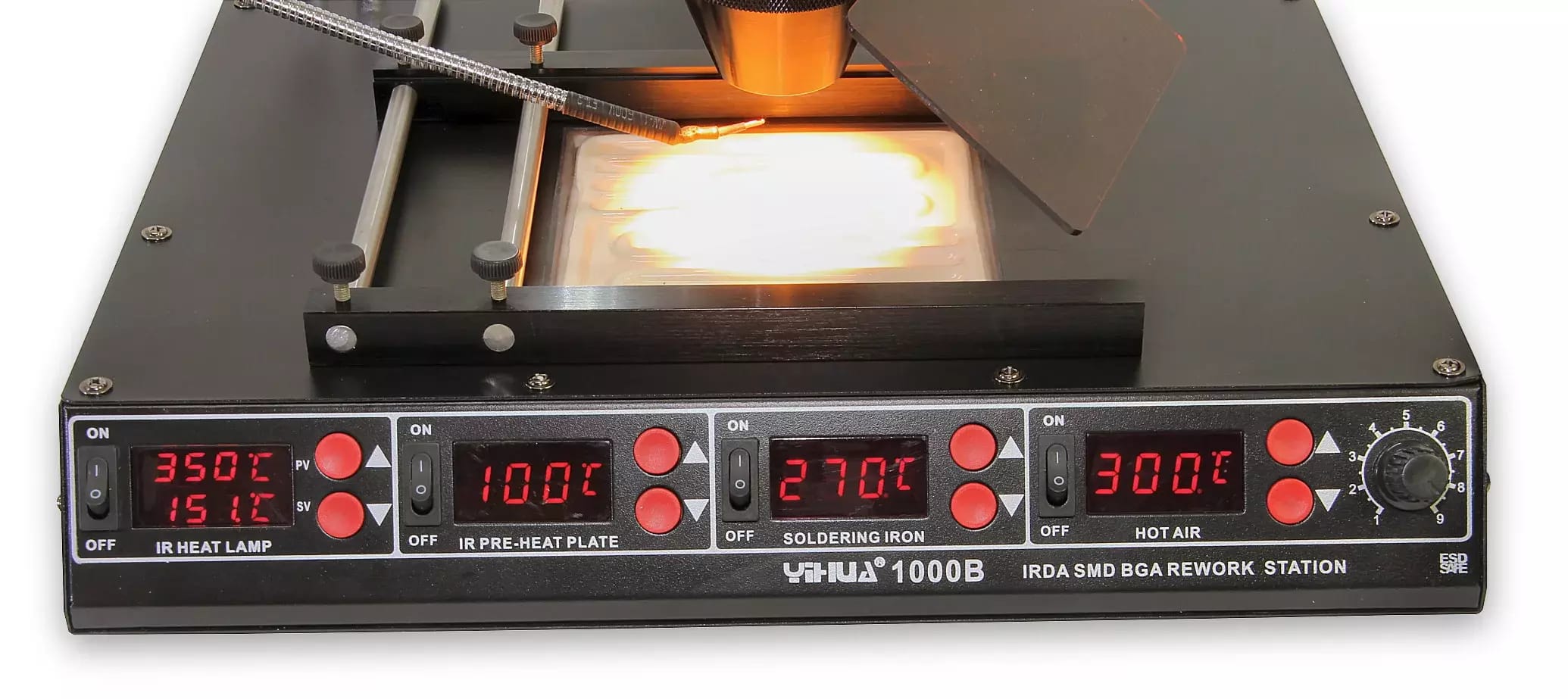

Die Station ist außerdem mit einer LED-Hintergrundbeleuchtung an einem flexiblen Schwanenhalsarm ausgestattet.
Die Kombination aus einem leistungsstarken Heizelement, einer Infrarotlampe, einer Heißluftlampe und einer Mikrolötspitze bietet zahlreiche Möglichkeiten zum Entgraten/Löten von kleinen BGA-Chips. Im Vergleich zu herkömmlichen Hochtemperatur-Ir-Emittern hat die Infralampe eine geringere Ausgangsleistung und ist für kleinere BGAs wie Mobiltelefon-Chipsätze, Tablets und Laptops geeignet. Die Station ist für die Arbeit mit diesen Stromkreisgrößen ausgelegt. Wenn Sie vorhaben, große BGAs zu löten, wie z. B. bei Laptop-Grafikkarten, sollten Sie eine iR-Station mit einem stärkeren Infrarotstrahler in Betracht ziehen.
Der Vorteil einer Infrarotlampe besteht darin, dass die abgestrahlte Wärme genau auf die Oberfläche des Schaltkreises fokussiert werden kann, was bei Systemen mit Oberflächenstrahlern, die den gesamten Bereich darunter erwärmen, nicht der Fall ist. Dies ermöglicht eine wesentlich längere Erwärmung des Stromkreises, da umliegende Bauteile nicht erwärmt werden und nicht beschädigt werden können. Durch die Bündelung der Lampenleistung wird der Wirkungsgrad im Vergleich zu einem oberflächenmontierten Strahler, der über die gesamte Fläche abstrahlt, erheblich gesteigert, so dass die Leistung in Bereiche verlagert wird, in denen eine Erwärmung unnötig oder schädlich ist.
Das Mikrolötgerät ist mit einem leistungsstarken 70-W-Keramik-Widerstandseinsatz mit klassischen Spitzen der T-Serie ausgestattet. Das Heißlufthandstück verfügt über eine leistungsstarke 700-W-Heizspirale, die auf einen Keramikkern gewickelt ist, und ein Turbinengebläse. Alle Komponenten des Systems können völlig unabhängig voneinander ein- und ausgeschaltet werden und ihre Parameter werden ebenfalls unabhängig voneinander gesteuert.
verpackungsbestandteile: Gehäuse mit Bestrahlungsgerät und universellem Leiterplattenschienenhalter, Heißluftgriff und Lötstifthalter, 2 x Bestrahlungsschirme mit verschiedenen Durchmessern, Lötstift, Heißluftgriff, Bestrahlungsschirm, 3 x Heißluftaufsatz
heißluftaufsätze: 7 mm Durchmesser, 9 mm rund und 13 mm quadratisch
Diese Lötstation ist mit einer breiten Palette von
Lötspitzen der Serie 900 und
Heißluftaufsätzen kompatibel.
