Hydrostatisches Füllstandsmessgerät - DIN-Schienenmontagesystem zur Messung und Regelung der Höhe der Wassersäule in Schächten, Tanks, Wasserbehältern an Orten, an denen die Höhe der Flüssigkeit nicht visuell erfasst werden kann oder an denen eine ständige Kontrolle des exakten Füllstands erforderlich ist.

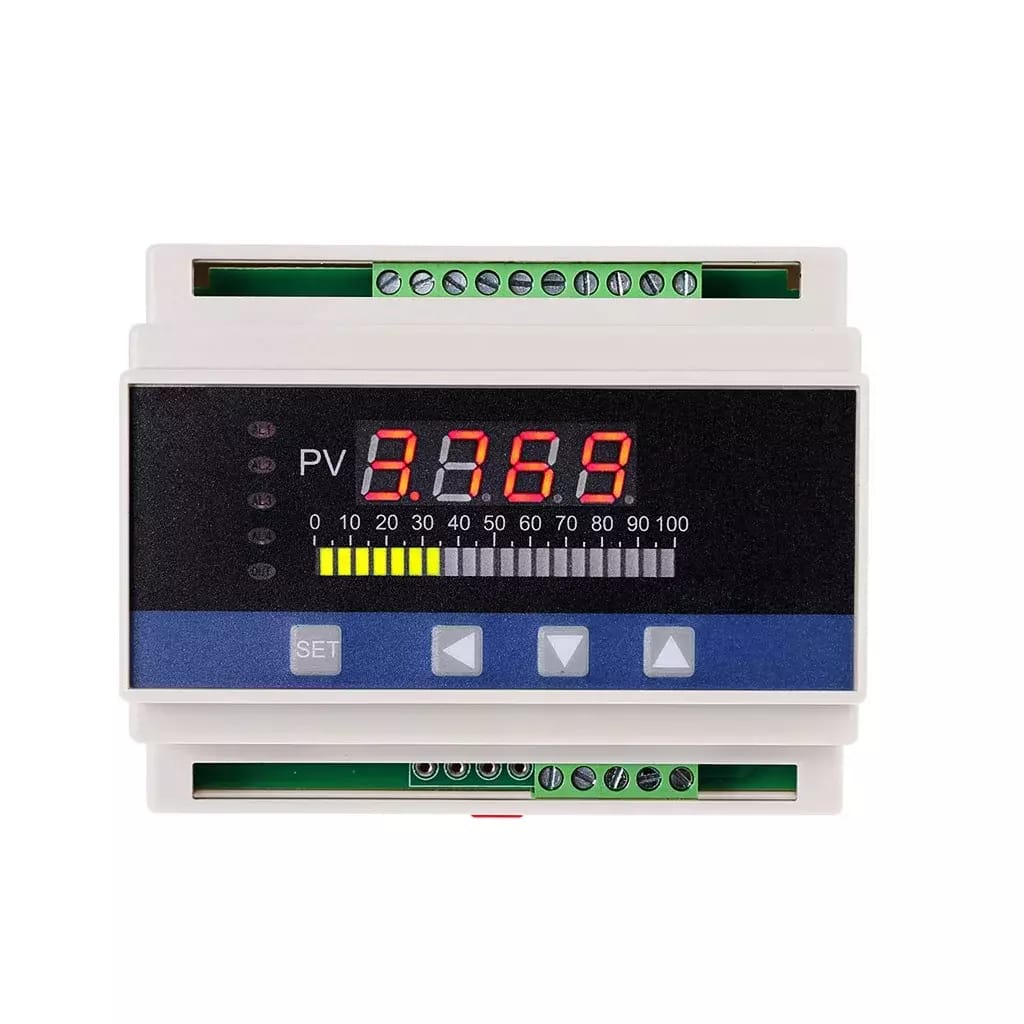

Der auf einer DIN-Schiene montierte Pegelmesser mit roter LED-Anzeige und Bargraph dient zur kontinuierlichen Messung des Pegels in cm-Einheiten mit einer Auflösung von 0,1 cm. Der Füllstandsmesser verfügt über vier Relais-Schaltausgänge 230V/3A zur Alarmeinstellung oder zum Schalten externer Geräte (Pumpe, optischer oder akustischer Alarm ...) Jeder Ausgang kann separat mit unterschiedlichem Füllstand und unterschiedlicher Hysterese eingestellt werden. So kann der Pegelmesser mit nur einem Sensor Relais bei bis zu vier verschiedenen Wasserstandshöhen schalten. Wenn alle Relais eingeschaltet und eingestellt sind, ist es zum Beispiel möglich, den Alarm bei sehr niedrigem oder hohem Wasserstand einzuschalten und gleichzeitig die Pumpe ein- und auszuschalten, um einen konstanten Wasserstand zu halten. Das Gerät erlaubt auch die Einstellung der Hysterese und verfügt über eine integrierte Kalibrierungsmöglichkeit, der angeschlossene Sensor muss bei der ersten Inbetriebnahme kalibriert werden. Das auf einer DIN-Schiene montierte Modul wird mit AC 230V/50Hz mit einer Eingangsleistung von 5W versorgt. Die verdrahteten Sensoren, die Stromversorgung und die Relaisausgänge werden über eine herkömmliche Schraubklemmleiste an das Modul angeschlossen. Die Steuerung des Pegelmessers erfolgt über Folientasten unterhalb des Displays.
Kalibrierung des Sensors.Vor dem ersten Einsatz ist es notwendig, die genaue Tiefe zu kennen, in der der Sensor platziert werden soll, damit er vor dem ersten Einsatz überprüft und kalibriert werden kann.
der Füllstandsanzeiger ist nur für 24V/4-20mA Sensoren ausgelegt
Der hydrostatische Füllstandssensor wird durch den aktuellen atmosphärischen Druck beeinflusst, und es kann zu leichten Messabweichungen kommen, wenn sich der Druck ändert.
Der Füllstandsanzeiger ist nur für die Verwendung in drucklosen Tanks vorgesehen.
Da es sich um einen Sensor handelt, der den Druck der Flüssigkeit in Abhängigkeit von der Höhe der Wassersäule misst, muss er am Boden des Tanks installiert werden.
Der Sensor ist nicht im Lieferumfang enthalten und muss separat erworben werden. Es gibt verschiedene Arten von Füllstandsensoren in unserem Sortiment.
Packungsinhalt.
