Detaillierte Parameter
| Generator-Modell | HDG2102B | HDG2082B | HDG2062B | HDG2032B | HDG2022B | HDG2012B | hDG2002B |
| Wichtigste Parameter | |||||||
| Kanäle | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Speicherbreite | 64M | 64M | 64M | 64M | 64M | 64M | 64M |
| Frequenz | 100MHz | 80MHz | 60MHz | 30MHz | 20MHz | 10MHz | 5MHz |
| Probenahme | 250MSa/s | ||||||
| Auflösung für Spannung | 16Bit | ||||||
| Digitaler Ausgang | 16-Kanal-Ausgang | ||||||
| Frequenzmerkmale | |||||||
| Kurvenformen | Sinus, Rechteck, Rampe, Puls, Rauschen, Sinus, exponentieller Anstieg, exponentieller Abfall, EKG, Gauß, Haver-Sinus, Lorentz, Dual-Tone, DC | ||||||
| Sinus | 1uHz~Max. | ||||||
| Rechteck | 1uHz~40MHz | 1uHz~35MHz | 1uHz~30MHz | 1uHz~5MHz | |||
| Puls | 1uHz~30MHz | 1uHz~25MHz | 1uHz~25MHz | 1uHz~5MHz | |||
| Dreieck/Rampe | 1uHz~4MHz | 1uHz~3MHz | 1uHz~3MHz | 1uHz~30MHz | 1uHz~20MHz | 1uHz~10MHz | 1uHz~5MHz |
| Weißes Rauschen | 100MHz | 80MHz | 60MHz | 30MHz | 20MHz | 10MHz | 5MHz |
| Arb. | 1uHz~30MHz | 1uHz~25MHz | 1uHz~25MHz | 1uHz~20MHz | 1uHz~20MHz | 1uHz~10MHz | 1uHz~5MHz |
| Auflösung | 1uHz | ||||||
| Genauigkeit | ±2ppm, 18~28℃ | ||||||
| Reinheit des Sinusspektrums | |||||||
| Harmonische Verzerrung | Typisch（0dBm）DC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc | ||||||
| Gesamte harmonische Verzerrung | <0,1% (10Hz-20kHz, 0dBm) | ||||||
| Störsignal (nicht-hormonell) |
Typisch (0dBm): ≤10MHz: <-65dBc; >10MHz: <-65dBc+6dB/Spektralphase |
||||||
| Phasenrauschen | Typisch(0dBm,10kHz Offset,) 10MHz: ≤-115dBc/Hz | ||||||
| Rechteck | |||||||
| Anstiegs/Abfallzeit | <10ns | <11ns | <12ns | <14ns | <16ns | <18ns | <18ns |
| Überschwingen | <3%(100KHz, 1Vpp) | ||||||
| Einschaltdauer | ≤10MHz: 20,0%~80,0%; 10MHz~40MHz: 40,0%~60,0%; >40MHz: 50,0% |
8.0%~92.0% | |||||
| Nicht-Symmetrie | 1% der Periode+5ns | ||||||
| Jitter（rms） | Typisch（1MHz,1Vpp, 50Ω）≤5MHz: 2ppm+500ps; >5MHz: 500ps | ||||||
| Rampe | |||||||
| Linearität | ≤1%(1KHz,1Vpp) | ||||||
| Symmetrie | 0%~100% | ||||||
| Puls | |||||||
| Zeitraum | 33.33ns~1Ms | 40ns~1Ms | 40ns~1Ms | 50ns~1Ms | 50ns~1Ms | 100ns~1Ms | 200ns~1Ms |
| Puls | ≥12ns | ≥14ns | ≥14ns | ≥16ns | ≥16ns | ≥18ns | ≥18ns |
| Vorsprung durch Zeit | ≥8ns | ≥9ns | ≥10ns | ≥10ns | ≥11ns | ≥11ns | ≥12ns |
| Überschwingen | <3%(1VPP) | ||||||
| Jitter（rms） | Typisch（1MHz, 1Vpp, 50Ω） ≤5MHz 2ppm+500ps >5MHz 500ps |
||||||
| Beliebig | |||||||
| Aufgangs-/Fallzeit | Typisch(1Vpp):<6ns | ||||||
| Jitter | Typisch（1MHz, 1Vpp, 50Ω） ≤5MHz 2ppm+500ps; > 5MHz 500ps |
||||||
| Amplitudenverlauf | |||||||
| Amplitude Bereich | ≤20MHz:1mVpp - 20Vpp; ≤60MHz:1mVpp -15Vpp; ≤80MHz:1mVpp -10Vpp; ≤90MHz:1mVpp - 5Vpp; ≤100MHz:1mVpp - 2Vpp |
||||||
| Genauigkeit | Typisch（1kHz Sinus, 0V Abweichung, >10mVpp, Auto); ±1% der Einstellung ±2mVpp | ||||||
| Amplitude Ebenheit | ≤10MHz:±0.1dB ≤60MHz:±0.2dB ≤100MHz:±0.4dB | ||||||
| Auflösung | 1mv oder 4 Ziffern | ||||||
| Impedanz | 50Ω | ||||||
| Offset-Eigenschaften | |||||||
| Bereich | |Voffset| < Vmax - Vpp/2 | ||||||
| Genauigkeit | ±(1% der Einstellung + 5mV + 0,5% der Amplitude） | ||||||
| Modulationsmerkmal | |||||||
| Modulationsart | AM,FM,PM,2ASK,2FSK,2PSK,PWM | ||||||
| AM | |||||||
| Wellenformen des Trägers | Sinus, Rampe, Rampe, Arbiträr (außer DC) | ||||||
| Quelle | intern/extern | ||||||
| Wellenmodulation | Sinus, Rampe, Rampe, Rauschen, Arbiträr | ||||||
| Frequenz | 1Hz~500KHz | ||||||
| Tiefe | 0%~120% | ||||||
| FM | |||||||
| Wellenformen des Trägers | Sinus, Rechteck, Rampe, Arbiträr (außer DC) | ||||||
| Quelle | intern/extern | ||||||
| Wellenmodulation | Sinus, Rampe, Rampe, Rauschen, Arbiträr | ||||||
| Frequenz | 1Hz~500KHz | ||||||
| Frequenzabweichung | 0~360 | ||||||
| PM | |||||||
| Trägerkurven | Sinus, Rechteck, Rampe, Arbiträr (außer DC) | ||||||
| Quelle | intern/extern | ||||||
| Wellenmodulation | Sinus, Rampe, Rampe, Rauschen, Arbiträr | ||||||
| Frequenz | 1Hz~500KHz | ||||||
| Frequenzabweichung | 0%~120% | ||||||
| 2ASK | |||||||
| Trägerkurven | Sinus, Rechteck, Rampe, Arbiträr (außer DC) | ||||||
| Quelle | intern/extern | ||||||
| Wellenmodulation | Quadrat von 50% Einschaltdauer | ||||||
| Code Rate | 1Hz~500KHz | ||||||
| 2FSK | |||||||
| Wellenformen des Trägers | Sinus, Rechteck, Rampe, Arbiträr (außer DC) | ||||||
| Quelle | intern/extern | ||||||
| Wellenmodulation | Quadrat von 50% Einschaltdauer | ||||||
| Code Rate | 1Hz~500KHz | ||||||
| 2PSK | |||||||
| Wellenformen des Trägers | Sinus, Rechteck, Rampe, Arbiträr (außer DC) | ||||||
| Quelle | intern/extern | ||||||
| Wellenmodulation | Quadrat von 50% Einschaltdauer | ||||||
| Code Rate | 1Hz~500KHz | ||||||
| PWM | |||||||
| Trägerkurven | Sinus, Quadrat, Rampe, Arb. (außer DC) | ||||||
| Quelle | Intern/extern | ||||||
| Wellenmodulation | Sinus, Rechteck, Rampe, Rauschen, Arb. | ||||||
| Code Rate | 1Hz~500KHz | ||||||
| Breite Abweichung | 0% bis 100% der Impulsbreite | ||||||
| Burst-Charakteristik | |||||||
| Anzahl der Bursts | 1~2000000000 | ||||||
| Geschützte Quelle | Externer Auslöser | ||||||
| Auslöser Quelle | Intern, extern, manuell | ||||||
| Merkmale des Sweeps | |||||||
| Typ | linear | ||||||
| TypeDirection | Nach oben | ||||||
| Durchsuchungszeit | 280 000s | ||||||
| Halte-/Rückkehrzeit | 280 000s | ||||||
| Auslöser Quelle | Intern, extern, manuell | ||||||
| Mark | Fallende Flanke des Sync-Signals | ||||||
| Wichtigste Spezifikationen | |||||||
| Schnittstelle | USB-Host, USB-Gerät | ||||||
| Anzeige | 7'' 64K Farb-TFT-Display, 800*480 | ||||||
| Stromversorgung | 100-120VACRMS(±10%), 45Hz bis 440Hz, CATⅡ; 120-240VACRMS(±10%), 45Hz bis 66Hz, CATⅡ | ||||||
| Strom | <60W | ||||||
| Ausgangsstrom | 0.15A | ||||||
| Abmessungen | 305mm x 100mm x 130mm(B x T x H) | ||||||
| Gewicht | 3kg | ||||||

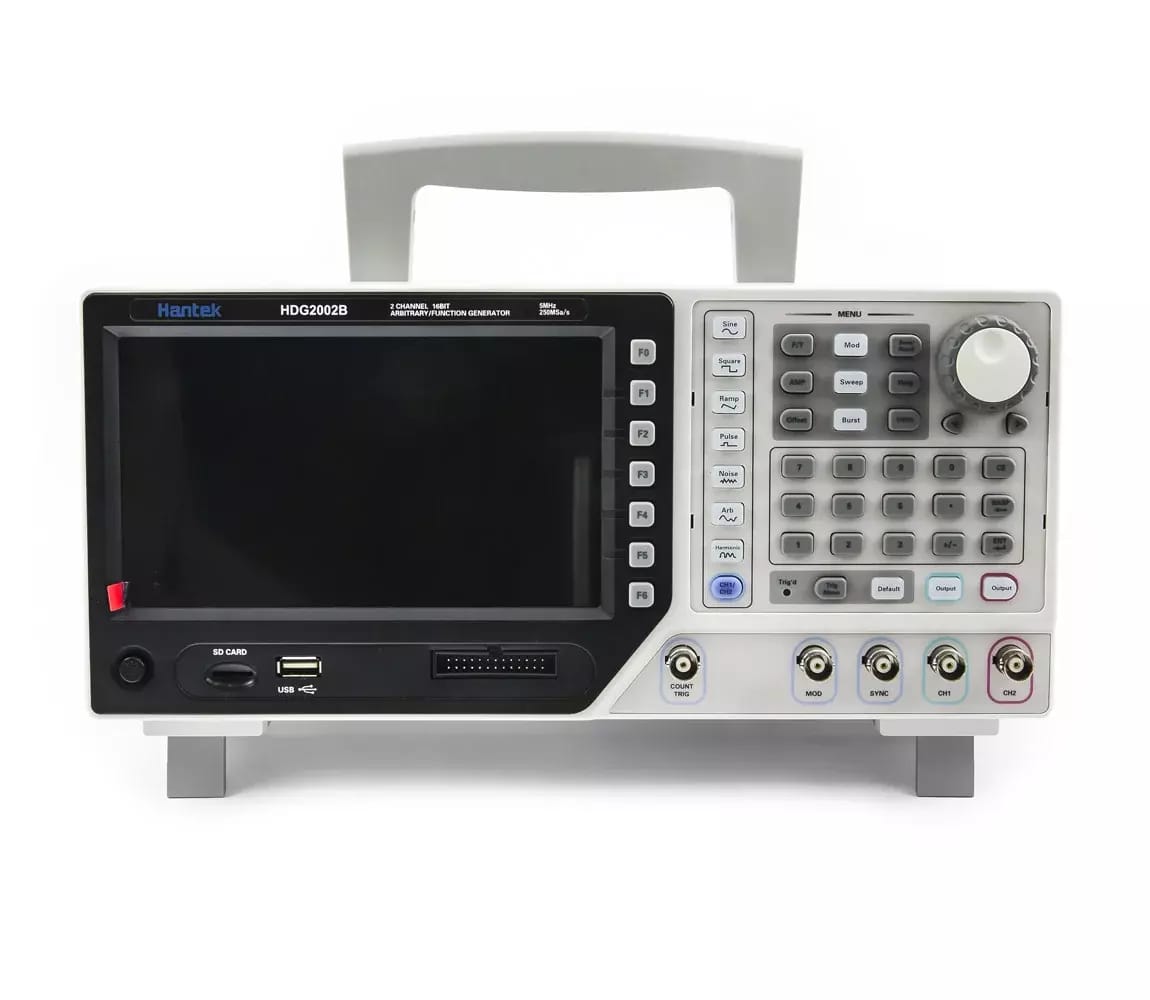

Funktionsgenerator Hantek HDG2002B 2CH 16bit, 250MSa/s, 5MHz
DerHantek HDG2002B Funktions- und Arbiträrwellenformgenerator mit hoher Stabilität und spektraler Reinheit des erzeugten Signals, mit zwei unabhängigen Kanälen, einer Abtastrate von 250MSa/s und einem...
