Elektronische USB-Gleichstromlast und Batterieentlader mit einer maximalen Verlustleistung von
bis zu 35 W, die im Bereich von
3-21 V und 0-3,2 A arbeitet. Elektronische Lasten sind künstlich geregelte Widerstandslasten, deren Parameter digital gesteuert und stabilisiert werden. Sie ersetzen die früher verwendeten mechanischen variablen Widerstände wie Rheostate, Schiebewiderstände oder Widerstandsdekaden.
Der Eingangsanschluss der Last ist ein USB-Anschluss, der ein einzigartiges, austauschbares Design aufweist (der Anschluss kann von beiden Seiten erfolgen). Ein USB-Messgerät, idealerweise
ein Multifunktions-USB-Tester mit OLED-Display, wird zwischen der Last und der Stromversorgung angeschlossen, um die Eingangsgrößen und das Lastverhalten zu messen. Die Last erlaubt auch den Anschluss eines weiteren USB-Gerätes hinter dem Leistungsteil, wobei der Ausgang hinter der Last gemessen oder die Last mit weiteren angeschlossenen Geräten erweitert werden kann. Zur Steuerung der Last werden zwei hochwertige Metallpotentiometer verwendet, die die Stromaufnahme regeln (Grob- und Feineinstellung). Die Last arbeitet im CC-Modus (Konstantstrom)
Die USB-Last kann auch an andere Quellen als USB angeschlossen werden, z. B. an Batterien oder Powerbanks. Zu diesem Zweck befindet sich auf der Platine eine Schraubklemme, an die z. B. Kabel mit Krokodilklemmen angeschlossen werden können. Über diese Klemmen kann die Batterie an die Last angeschlossen und ihr Lastverhalten gemessen werden. Die Gesamthärte der Stromversorgung und die Batteriekapazität können gemessen werden (bei Verwendung mit dem Multifunktions-USB-Tester mit OLED-Display, der auch die Zeit misst, in der die Powerbank die Last mit Strom versorgen konnte). Schließen Sie einfach den zu messenden Akku an und lassen Sie den Entladungstest laufen. Der USB-Tester berechnet anhand der Zeit auch die Batteriekapazität. Der Tester ist nicht im Lieferumfang enthalten, er kann separat oder zusammen mit der 35W-Last in einem Set erworben werden.

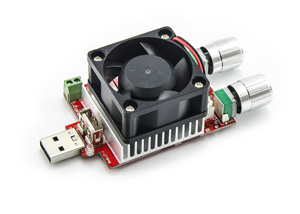

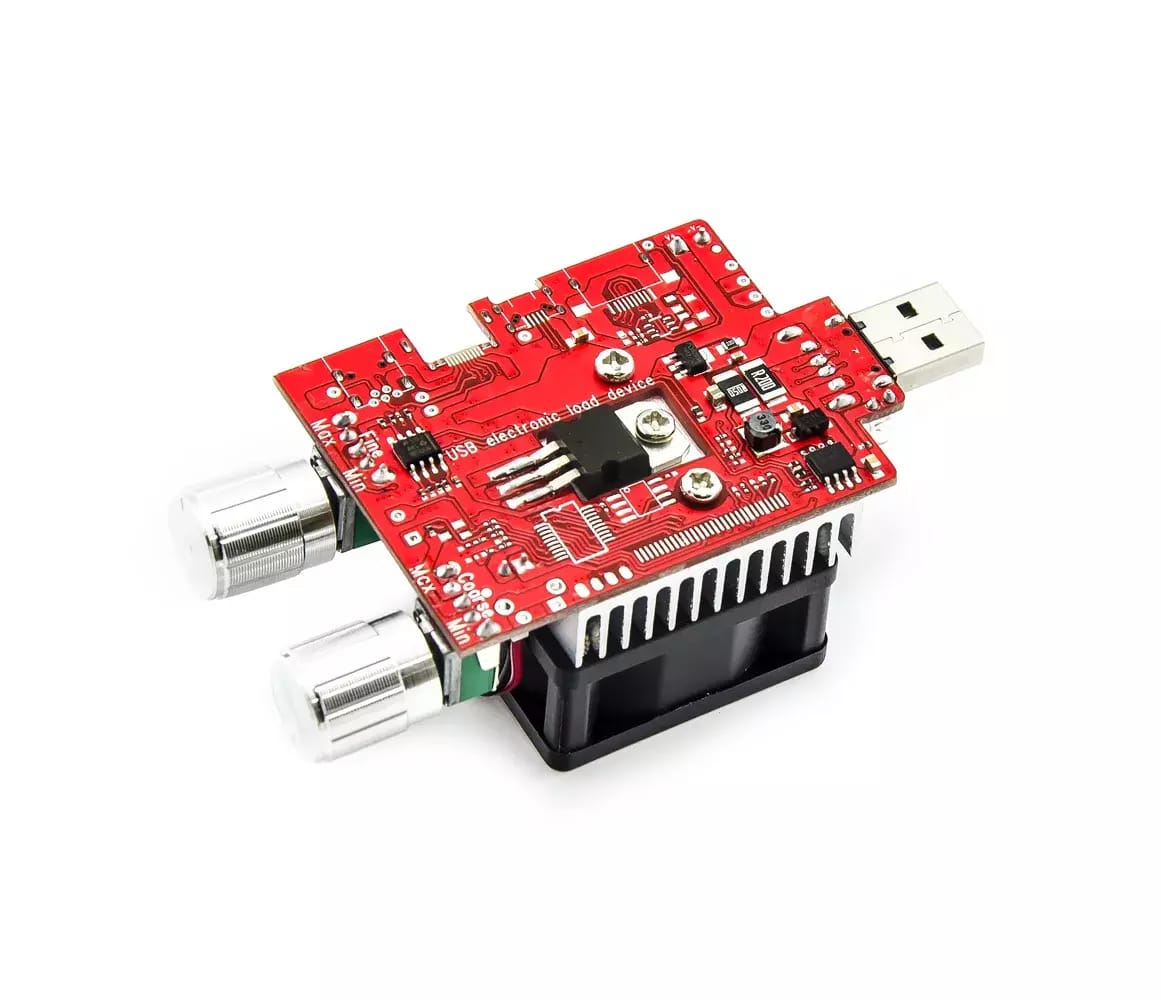

Diese Last ist vergleichbar mit einem Raspberry Pi oder Arduino ohne Gehäuse, nur mit einer Platine von geringer Größe - 50x35x100mm (einschließlich Komponenten). Die Hauptdominante ist ein hochwertiger Aluminiumkühlkörper, der mit einem 40-mm-Aktivlüfter ausgestattet ist, der für die Kühlung des Transistors sorgt. Der Lüfter ist nicht ständig in Betrieb, bei einem Temperaturanstieg schaltet er sich automatisch ein.
Dank des Vorhandenseins einer Eingangsklemme können Sie die Last auch zum Testen verschiedener Schaltkreise verwenden, wobei die Parameter der Last eingehalten werden müssen, ohne dass Sie teure elektronische Lasten kaufen müssen, da diese Last für die meisten kleineren Anwendungen ausreicht.
