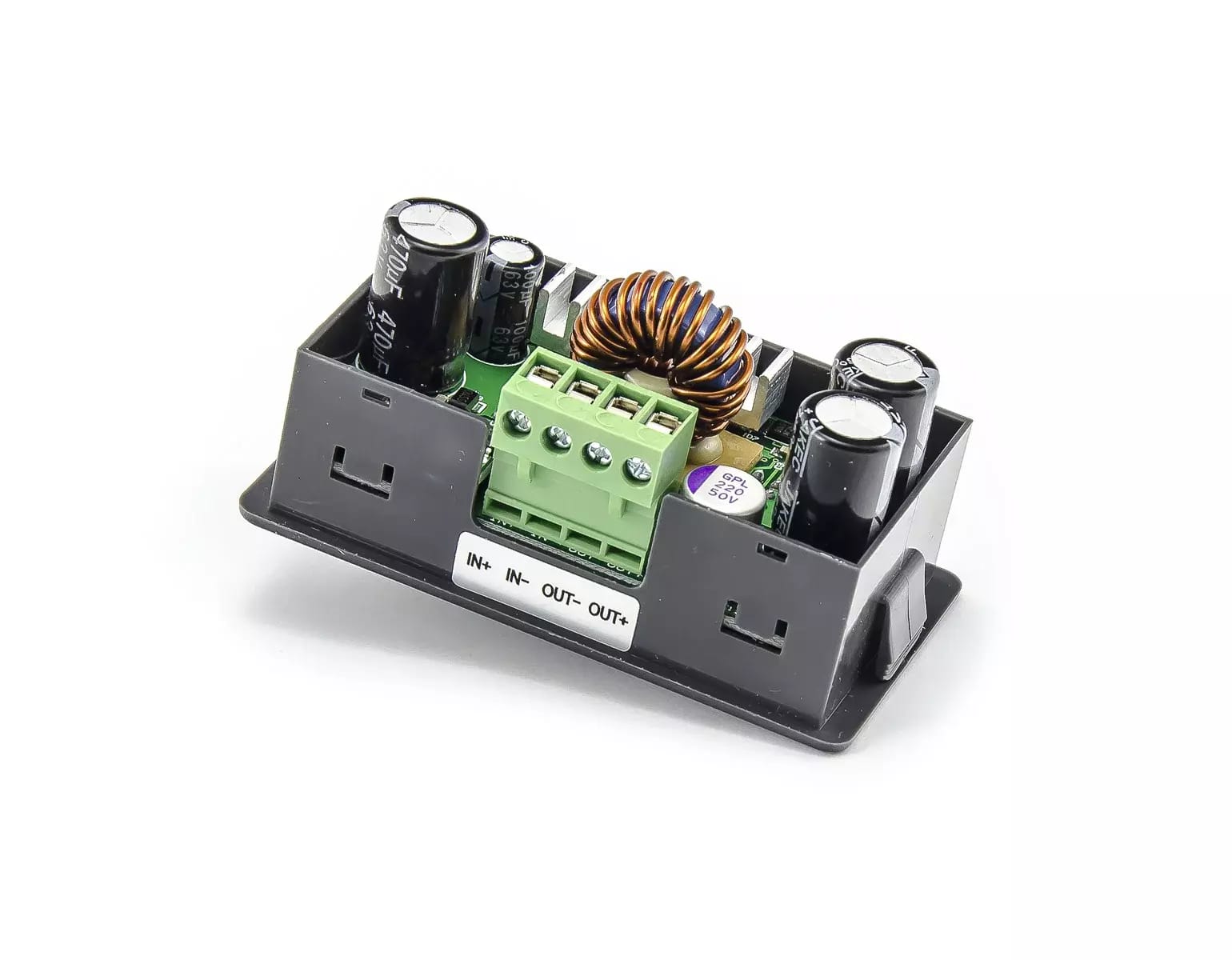

DPS5005 0-50V 0-5A Schaltschrank-Schaltregler für den Stromversorgungsbau

DerSchaltschrank-Schaltregler DPS5005 eignet sichfür den Aufbau eigener DC-Stromversorgungen oder für den Einbau in Schaltschränke, zum Beispiel in Werkstätten oder Labors. Der DPS5005 ist ein defacto steuerbarerAbwärts-DC-DC-Wandler, der für seinen Betrieb eine externe Gleichstromversorgung von 6 bis 55V benötigt und den Ausgang nach Bedarf regelt: 0 - 50V 0 - 5A (maximale Eingangsspannung - ca. 1V);max 250W.

OVP - Überspannungsschutz, OCP - Überstromschutz und OPP - Überlastschutz. Alle diese Schutzvorrichtungen können eingestellt werden, und wenn diese Werte überschritten werden, wird die Stromversorgung automatisch unterbrochen.

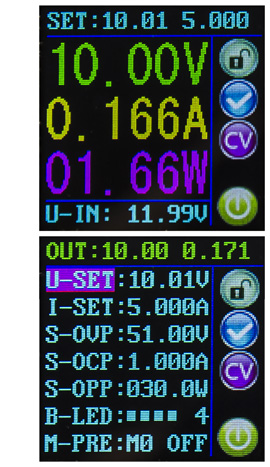

Der Controller verfügt über ein 1,44"-Farb-LCD-Display und eine einfache Bedienung über 4 Tasten und ein klickbares Potentiometer zur Auswahl des gewünschten Wertes. Auf dem Hauptbildschirm werden oben die gewünschte Spannung und der gewünschte Strom sowie in großen Ziffern die aktuelle Spannung, der aktuelle Strom und die Leistung angezeigt. Am unteren Rand des Displays wird die aktuelle Eingangsspannung des DPS5005 angezeigt. Dieser sollte immer 1,1-mal höher sein als die erforderliche Leistung.

Der nächste Bildschirm ist die eigentliche Einrichtung. Dazu gehören die Einstellung der grundlegenden Ausgangsvariablen - Spannung und Strom -, die Einstellung des OVP-, OCP- und OPP-Schutzes, die Einstellung der Displayhelligkeit und die Speicherung der Einstellungen in individuellen Makros (bis zu 10). Auf zwei dieser Makros (M1 und M2) kann direkt vom Hauptbildschirm aus schnell zugegriffen werden. Außerdem gibt es eine Wertsperre.

Wir empfehlen eines unserer Industrienetzteile für die externe Stromversorgung dieses Schaltnetzteils.
Abmessungen der Montageöffnung: 76,8 x 39 mm.
