Doppellabornetzteil RXN-3010D-II - 2x30V/10A, 60V/10A, 30V/20A

durch die Kombination der Tasten werden die für die jeweiligen Konfigurationen erforderlichen Klemmen angeschlossen: parallel (0-30V/20A), seriell (0-60V/10A) oder symmetrische Stromversorgung ±(0-30)V/10A. Das Gesamtgewicht des Netzteils, das 13,9 kg beträgt, deutet auf einen ausreichend dimensionierten Transformator hin. Der große Querschnitt der Transformatorplatten und zwei Lüfter ermöglichen eine kontinuierliche Entnahme des maximalen spezifizierten Stroms bei jeder eingestellten Ausgangsspannung.

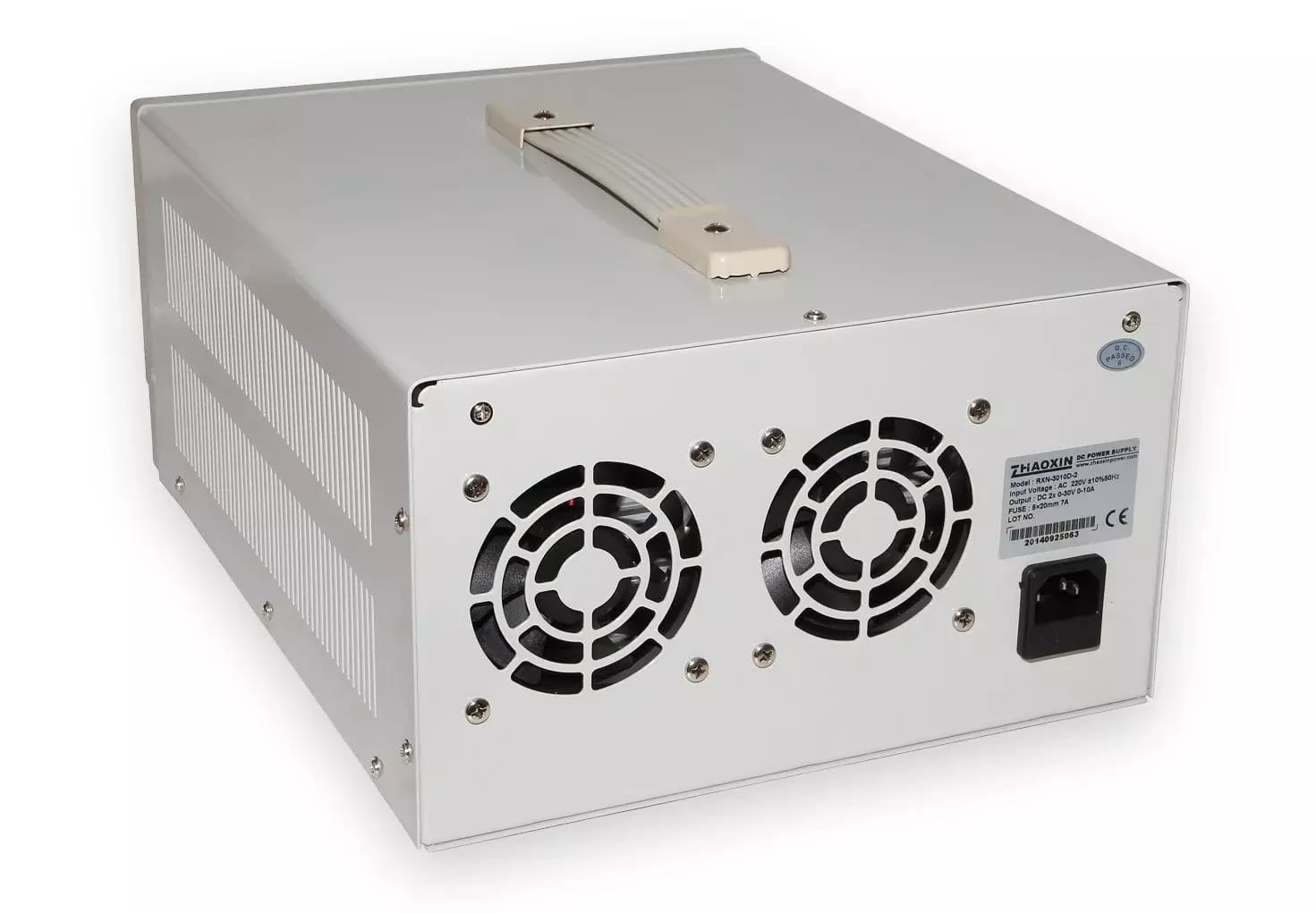

Das Netzteil kann sowohl im CV- als auch im CC-Modus betrieben werden; der aktuelle Status wird durch Aufleuchten der entsprechenden LEDs unter den Strom- bzw. Spannungsanzeigen angezeigt. Die Ausgänge des Netzteils sind galvanisch von der Erde getrennt. Das Netzgerät ist mit einem Kurzschlussschutz ausgestattet. Die Kühlung des Leistungsstabilisierungselements erfolgt durch zwei Lüfter mit einer Entlüftung auf der Rückseite des Geräts. Zur präzisen und komfortablen Spannungseinstellung sind beide Kanäle des Netzteils mit einem Mehrgang-Potentiometer ausgestattet.

In den Modi der Stromversorgungskopplung - sowohl parallel als auch in Reihe - sind die Einstellpotentiometer im linken Teil deaktiviert und der rechte "Master"-Teil übernimmt die Steuerung des Geräts. Dies gewährleistet eine perfekte Anpassung der geregelten Spannung im symmetrischen Stromversorgungsmodus.
