Doppellabornetzteil RXN-305A-II - 2x30V/5A, 60V/5A, 30V/10A

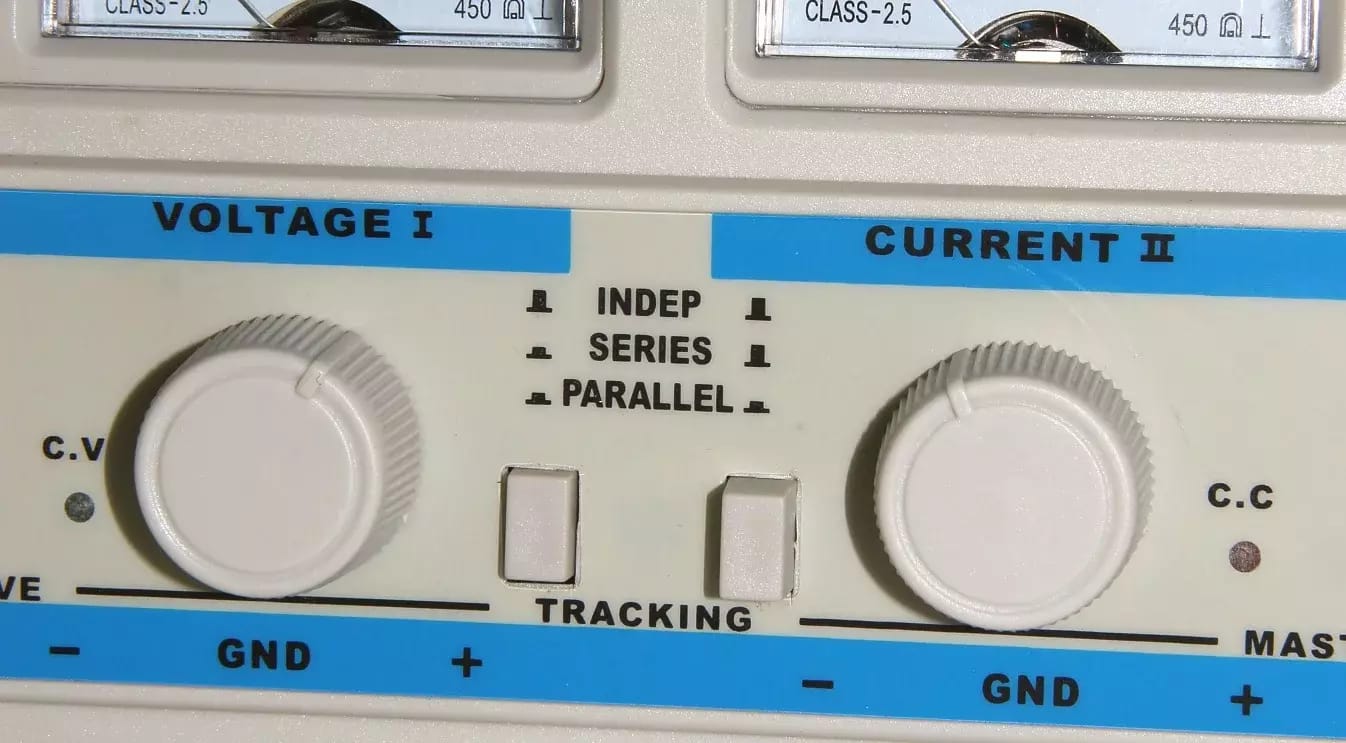

für den seriellen oder parallelen Anschluss von Ausgängen gibt es eine Gruppe von Relais im Inneren des Netzteils, die durch ein Paar Schalter gesteuert werden (siehe Abbildung). Die Kombination der Drucktasten verbindet die entsprechenden Klemmen für die verschiedenen Konfigurationen: parallel (0-30V/10A), seriell (0-60V/5A) oder symmetrische Versorgung ±(0-30)V/5A.

Das Netzteil kann sowohl im CV- als auch im CC-Modus betrieben werden; der aktuelle Status wird durch Aufleuchten der entsprechenden LEDs unter den Strom- bzw. Spannungsanzeigen angezeigt. Die Ausgänge des Netzteils sind galvanisch von der Erde getrennt. Das Netzgerät ist mit einem Kurzschlussschutz ausgestattet. Die Kühlung des Leistungsaufbereitungselements erfolgt durch zwei Lüfter mit einer Entlüftung auf der Rückseite des Geräts. Zur präzisen und komfortablen Spannungseinstellung sind beide Kanäle des Netzteils mit einem Mehrgang-Potentiometer ausgestattet.

In den Modi der Stromversorgungskopplung - sowohl parallel als auch in Reihe - sind die Einstellpotentiometer im linken Teil deaktiviert und der rechte "Master"-Teil übernimmt die Steuerung des Geräts. Dies gewährleistet eine perfekte Anpassung der geregelten Spannung im symmetrischen Stromversorgungsmodus.
