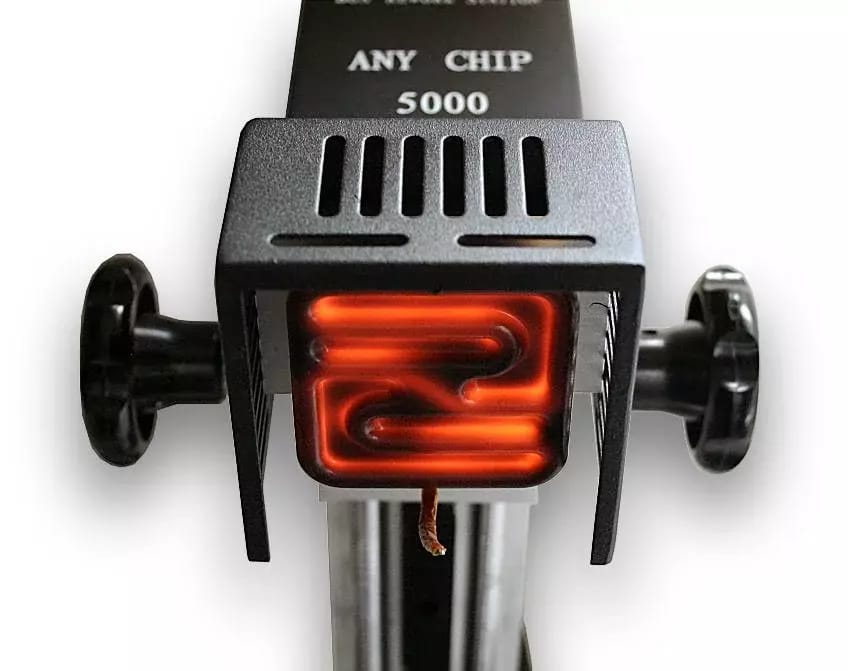

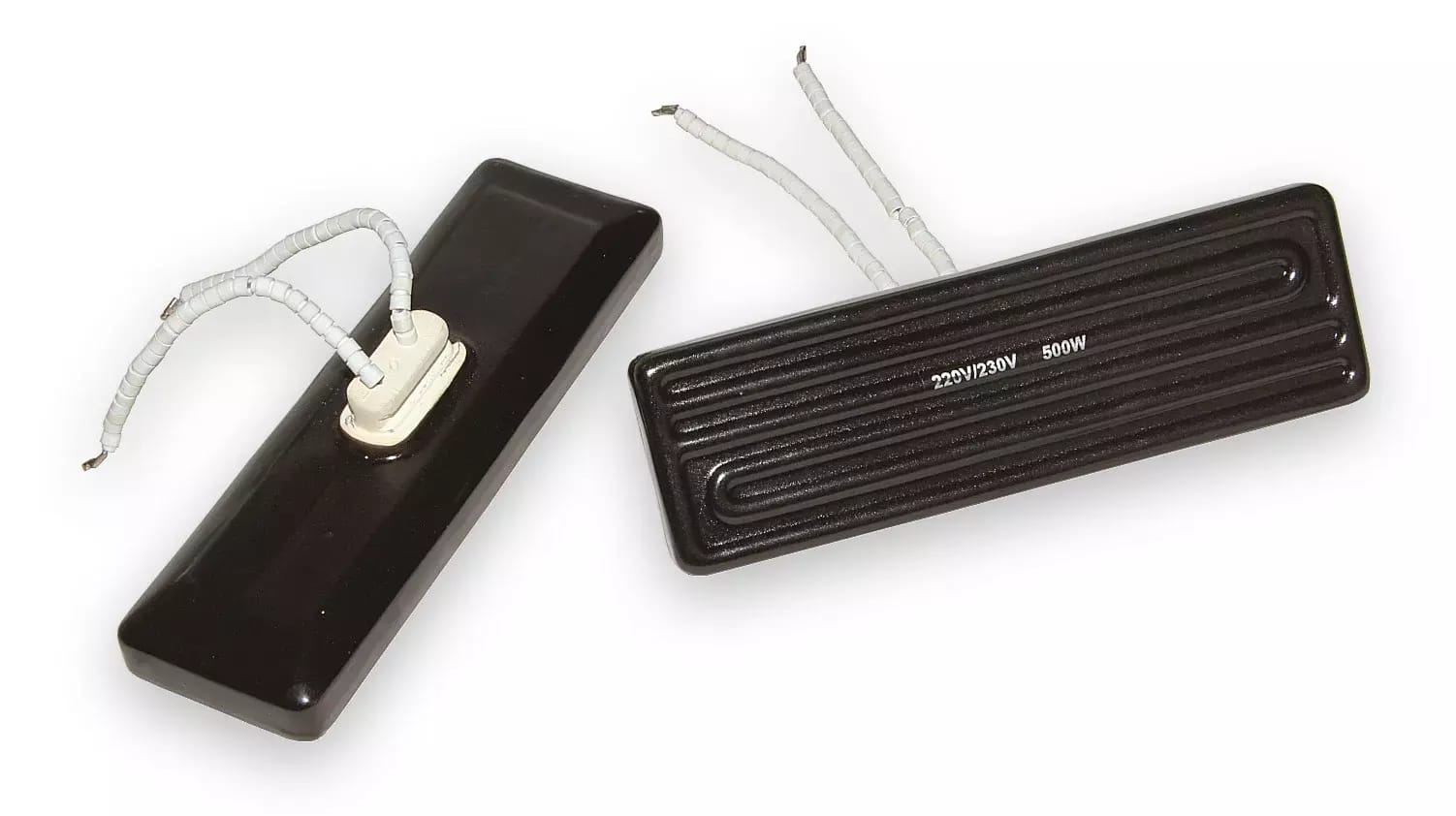

ein weiterer signifikanter Unterschied ist die beträchtliche Vergrößerung der Leistung und der Oberfläche des Vorwärmers; er besteht aus 4 Heizplatten mit einer Gesamtleistung von 2 kW. Die integrierte LED-Lampe am flexiblen Schwanenhals sorgt für Beleuchtung beim bequemen Sitzen am PCB. Im Gegensatz zur IR6000-Serie ist der Kopf mit iR-Strahler bequem in allen 3 Achsen einstellbar und es ist nicht notwendig, die Leiterplatte exzentrisch zu klemmen. Im Paket finden Sie den iR-Heizer in zwei Größen und Leistungsstufen - 70x70 mm 400W und 55x55 mm 300W. Die Zuleitungen der Heizplatten sind über Steckverbinder verbunden und können untereinander ausgetauscht werden. Besonders bei der Arbeit mit kleineren BGA-Chips ist es ratsam, einen kleineren Strahler zu verwenden. In dem gewählten Lötprogramm gibt es auch Passagen mit aktiver Kühlung der Arbeitsfläche durch einen Ventilator, der dazu beiträgt, sowohl die Leiterplatte als auch die Vorheizfläche schnell abzukühlen und so die Energieabstrahlung auf die Leiterplatte sofort zu reduzieren. Die Station ist auch mit einem Kompressor für die Vakuum-Pinzettenfunktion ausgestattet. Die Vakuumpinzette ist in jeder Phase des Arbeitsprozesses verfügbar.
Das Invertersystem BIRD 5000 ist eine digital gesteuerte Infrarot-Entlöt-/Löt-Reflowstation. Im Gegensatz zu Systemen, die mit Konvektionslötung arbeiten (Heißluft oder eine Kombination aus Ic-Vorwärmer und Heißluft), werden hier ausschließlich Infrarotstrahler für die Erwärmung verwendet, und zwar sowohl für die Erwärmung von unten (Vorwärmen der Leiterplatte) als auch für die direkte Erwärmung des gelöteten Bauteils. Die Höhe des Heizkörpers über der Oberfläche des Bauteils/der Leiterplatte ist über ein Drehrad einstellbar. Der Reflow-Prozess wird für den Vorwärmer und das Lot getrennt gesteuert. Die Steuerung erfolgt über die Messung der Temperatur der Vorwärmplatte mit Hilfe eines eingebauten Temperaturschalters.
Der Betrieb der Rework-Station während des Reflow-Prozesses kann auf einem PC durch Anschluss über USB oder RS232 überwacht werden. Die Betriebssoftware wird auf einer CD mit der Station geliefert. Die Software zeichnet die Zeiten und Kurvenverläufe der beiden gemessenen Temperaturen während des Löt-Reflows grafisch auf. Die ausgeklügelte Leistungssteuerung der einzelnen Strahler erlaubt die Definition von bis zu 16 Zeitabschnitten, die die einzelnen Segmente des Reflowprozesses beim Löten oder Entlöten von Bauteilen bilden.
Digital gesteuerte, programmierbare Entlöt-/Lötstation
löttechnologien:CBGA, CCGA, CSP, QFN, MLF, PGA und alle grünen Harz-BGA-Chips
