Die IR-Rework-Station des renommierten Herstellers JOVY-SYSTEMS stellt durch die Anbindung an einen PC und ein ausgeklügeltes Steuerungsprogramm die Spitze im Bereich des halbautomatischen Infrarot-Lötens dar. Die Software ermöglicht eine exzellente Verwaltung von Lötprofilen, deren grafische Bearbeitung und die Anzeige der aktuellen Kurve anhand der Messwerte während des Lötvorgangs. Für eine perfekte Temperaturüberwachung an verschiedenen Orten stehen 3 unabhängige Temperaturmesskreise zur Verfügung. Durch den Anschluss zusätzlicher Temperatursensoren können Sie die Temperatur an der Unterseite der Leiterplatte, die Chiptemperatur und die Sperrschichttemperatur am BGA-Fuß messen.
In den einzelnen Teilen der Lötkurve werden die maximalen, nicht zu überschreitenden Temperaturen eingestellt, bei deren Erreichen ein Alarm angezeigt wird. Das Rework-System ist sowohl mit bleifreiem als auch mit bleihaltigem Löten kompatibel. Sie ermöglicht die sichere Erwärmung aller Bauteile wie SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA und aller Epoxy-μBGA. Eine größere Auswahl an Infrarot-Strahlern in den Größen 20x20mm, 40x40mm, 60x60mm, 70x70mm wird durch die mitgelieferten Abdeckungen repräsentiert, die vor der oberen Infrarot-Heizplatte angebracht werden.
Das Steuersystem befindet sich nicht im gleichen Gehäuse wie der Vorwärmer, sondern in einem externen Metallkasten, der über ein Kabel mit der Station verbunden ist. So wird die Steuereinheit auch im Dauerbetrieb nicht überhitzt, was zu einer erhöhten Zuverlässigkeit und einer längeren Lebensdauer der Station führt. Darüber hinaus kühlt ein spezieller Lüfter die Leistungsschaltelemente des Steuergeräts.
Der Hauptbestandteil des Zubehörs ist der x-y-Tisch, mit dem Sie die Grundplatte bis zu einer Breite von 600 mm befestigen können. Der Kompressor für die Vakuumpinzette ist in das Gehäuse integriert. Mit dem größten Gummigriff kann er bis zu 200 g halten. Im Vergleich zu anderen Infrarotsystemen können Sie aufgrund der leistungsstärkeren Strahler und der gleichmäßigeren Flächenverteilung der Infrarotstrahlung eine schnellere Reaktion auf gewünschte Temperaturänderungen erwarten.
Einen ungewöhnlich hohen Stellenwert hat die Einstellung der Arbeitsparameter - Temperaturprofil mit Hilfe eines PC-Programms. Die Station wird über ein USB-Kabel direkt an den PC angeschlossen und die Software ermöglicht die Verwaltung der Temperaturprofile und die Visualisierung des gesamten Rework-Prozesses. Die Rework-Profile stehen direkt auf der Website des Herstellers zur Verfügung; mit Hilfe der Steuerungssoftware ist die Station im Handumdrehen genau so eingestellt, wie es die jeweilige Anwendung erfordert. Die eingestellten Profile können gesperrt und mit einem Passwort geschützt werden.
Der JOVY RE-8500 bietet anspruchsvolles Design und Verarbeitung und den damit verbundenen Bedienkomfort. Ein Laservisier wird verwendet, um den gelöteten Chip unter dem Infrarotstrahler genau zu zentrieren.
Nachbearbeitungsprofile können hier heruntergeladen werden.

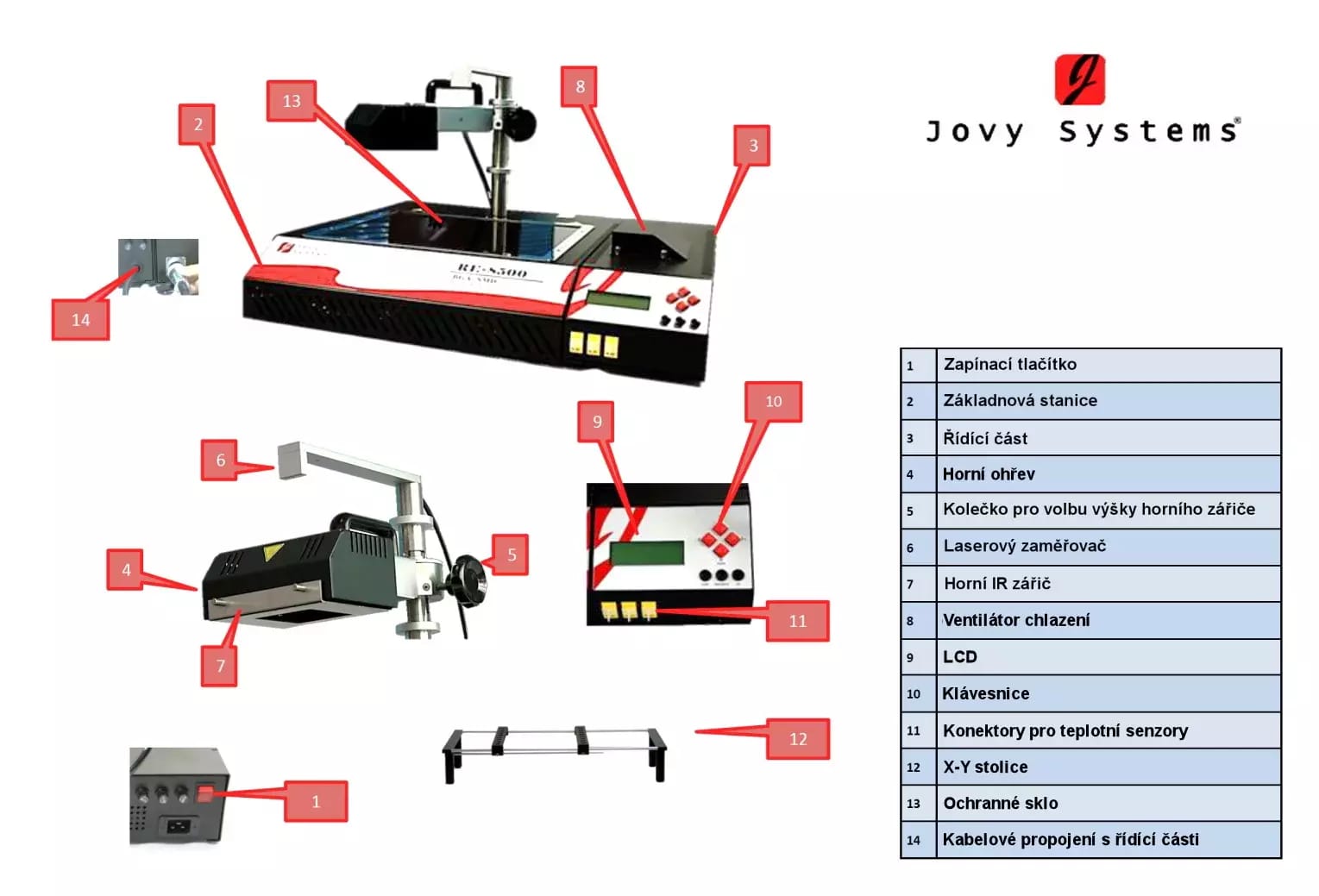

die JOVY RE-8500 Rework-Station umfasst:
- RE-8500 Station mit Heizung und IR-Reflektor
- steuerteil der Station, Verbindungskabel
- X-Y-Klemme zur Befestigung der Leiterplatte
- 4 Infrarot-Strahlerschirme 2x2, 4x4, 6x6, 7x7 cm
- 1 Temperatursensor
- USB-Kabel
- vakuum-Pinzetten-Set - Vakuum-Stift + 5 Gummi-Saugnäpfe
- stromkabel
- ersatzsicherungen
- montageschrauben
- CD + Handbuch
Beispiele für den Einsatz der JOVY RE-8500 Reparaturstation
- entfernen der Metallabschirmung von der Grundplatte eines Mobiltelefons (insbesondere MOTOROLA verwendet dicke Bleche)
- reflow von Handy-Prozessoren oder -Speichern - häufige Fehler in Handys mit dünnen Leiterplatten (SIEMENS)
- ersatz von Heißluft bei der Wiederaufbereitung von Mobiltelefonen - die Infrarotheizung bläst keine kleinen Komponenten weg
- cPU-Ersatz in Laptops und Netbooks
- erneuerung der südlichen Brücke und des nördlichen Brückenspans
- entfernen und Wiederaufschmelzen von defekten Grafikchips
- grafikchip-Reflow
- reparatur von SMT-Chips auf Hauptplatinen
- x-box reflow
- reflow PS3
- rückfluss NINTENDO Wii
- das Vorheizen kann auch in Verbindung mit einem Heißluftlötkolben verwendet werden
