Der Kompressor für die Vakuumpinzette ist in das Gehäuse integriert. Im Vergleich zu anderen Infrarotsystemen erwarten Sie schnellere Reaktionen auf gewünschte Temperaturänderungen durch leistungsfähigere Strahler, eine gleichmäßigere Oberflächenverteilung der Infrarotstrahlung, eine größere Auswahl an Strahlern in den Größen 20x20mm bis 40x40mm, eine präzisere Konstruktion und Verarbeitung und den damit verbundenen Bedienkomfort. Mit einem Laservisier wird der gelötete Chip unter dem IR-Strahler genau zentriert. Ein indirektes Gebläse kühlt die beheizte Zone allmählich ab.

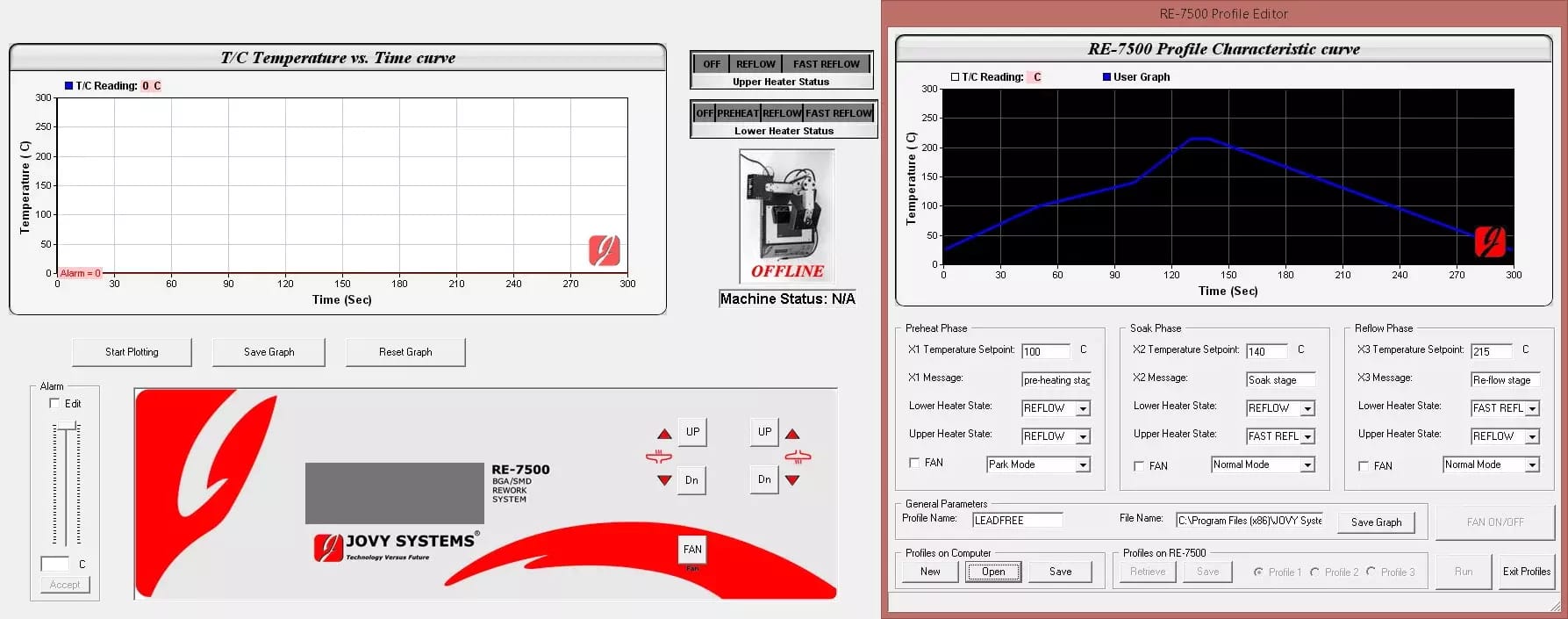

Einen ungewöhnlich hohen Stellenwert hat die Einstellung der Betriebsparameter - Temperaturprofil - mit einem PC-Programm. Die Station wird über ein USB-Kabel direkt an den PC angeschlossen. Die Software ermöglicht die Verwaltung von Temperaturprofilen und bietet eine Visualisierung des gesamten Rework-Prozesses. Die Rework-Profile stehen direkt auf der Website des Herstellers zur Verfügung; mit Hilfe der Steuerungssoftware ist die Station im Handumdrehen genau so eingestellt, wie es die jeweilige Anwendung erfordert.
Die Profile sind
hier zu finden.
Die JOVY RE-7500 Reparaturstation umfasst:
- RE-7500 Station mit Heizung und IR-Reflektor
- X-Y-Klemme zur Befestigung der Leiterplatte
- 1 Temperatursensor
- USB-Kabel
- vakuum-Pinzetten-Set - Vakuum-Stift + 5 Gummi-Saugnäpfe
- stromkabel
- ersatzsicherungen
- montageschrauben
- CD + Handbuch
Beispiele für den Einsatz der JOVY RE-7500 Reparaturstation
- entfernen der Metallabschirmung von der Grundplatte eines Mobiltelefons (insbesondere MOTOROLA verwendet dicke Bleche)
- reflow von Handy-Prozessoren oder -Speichern - häufige Fehler in Handys mit dünnen Leiterplatten (SIEMENS)
- ersatz von Heißluft bei der Wiederaufbereitung von Mobiltelefonen - die Infrarotheizung bläst keine kleinen Komponenten weg
- cPU-Ersatz in Laptops und Netbooks
- erneuerung der südlichen Brücke und des nördlichen Brückenspans
- entfernung und Reflow von defekten Grafikchips
- grafikchip-Reflow
- reparatur von SMT-Chips auf Hauptplatinen
- x-box reflow
- reflow PS3
- rückfluss NINTENDO Wii
- das Vorheizen kann auch in Verbindung mit einem Heißluftlötkolben verwendet werden
