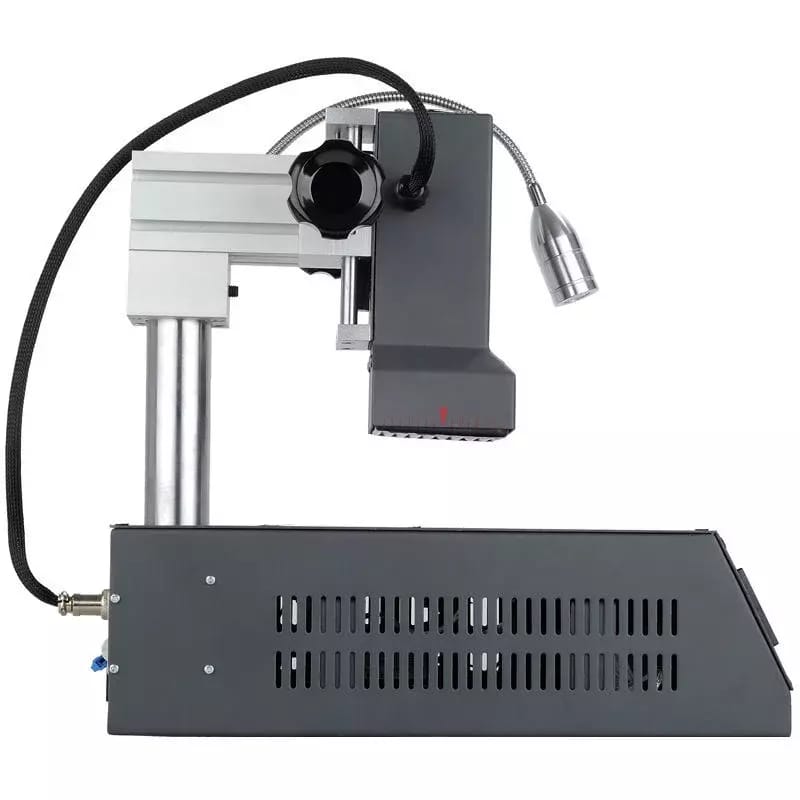

Infrarot-Lötsystem mit PC-Anschluss Typ iR6500

Die Steuerung erfolgt über die Messung der Temperatur der Vorwärmplatte mit Hilfe eines eingebauten Temperaturschalters. Ein zweiter Temperatursensor kann genau dort platziert werden, wo Sie die Temperatur messen müssen - an der Oberseite der Leiterplatte.

der Betrieb der Rework-Station während des Reflow-Prozesses kann über die USB-Schnittstelle am PC überwacht werden. Die Betriebssoftware wird auf einer CD mit der Station geliefert. Die Software zeichnet die Zeiten und Kurvenverläufe der beiden gemessenen Temperaturen während des Löt-Reflows grafisch auf. Die ausgeklügelte Leistungssteuerung der einzelnen Strahler erlaubt die Definition von bis zu 16 Zeitabschnitten, die die einzelnen Segmente des Reflowprozesses beim Löten oder Entlöten von Bauteilen bilden.

Die Lötstelle wird einfach in die verstellbare Halterung eingespannt. Die integrierte LED-Lampe am flexiblen Schwanenhals sorgt für Beleuchtung.

Die Rework-Station iR6500 ist eine Weiterentwicklung des Typs iR6000, die einige seiner Funktionen noch weiter verbessert. Die wichtigsten Merkmale und Funktionen des Systems sind mit dem Typ iR6000 identisch, einschließlich der Vorwärmleistung und des Wärmestrahlers im Kopf. Der Unterschied liegt jedoch in der Oberfläche der beiden Strahler; im Gegensatz zum iR6000 ist der iR6500 mit geschwärzten Platten ausgestattet, deren Strahlungsprofil eher dem eines absoluten Schwarzkörpers entspricht. Die Emission des Infrarotspektrums ist effizienter, was zu einer niedrigeren Oberflächentemperatur für die gleiche Menge an abgestrahlter Energie führt.

Eine weitere Änderung betrifft die Art und Weise, wie die Leiterplatte montiert wird, bzw. die Erweiterung der Möglichkeiten zur Montage der Leiterplatte. Ungewöhnlich geformte Platinen oder Platinen mit größeren Bauteilen bis zum Rand der Platine können mit einem älteren Tasterzirkel nicht zuverlässig befestigt werden. Die Bilder veranschaulichen die Verwendung der Rampen, die die Greifmöglichkeiten des iR6000 erweitern.

Die dritte wichtige Neuerung ist eine native USB-Schnittstelle für den Anschluss an einen PC anstelle der beim iR6000 verwendeten RS-232 UART-Schnittstelle. Der Anschluss des iR6000 an einen modernen PC erforderte den Kauf eines RS232-zu-USB-Konverters, da es keine COM-Ports gibt. Mit dem IR6500 entfällt diese Notwendigkeit, und ein USB-Kabel für den Anschluss ist im Lieferumfang enthalten. Die USB-Buchse sowie der Anschlusspunkt für den externen Sensor wurden auf die Rückseite des Geräts verlegt.


Digital gesteuertes IR-Lötsystem mit USB-Anschluss
löttechnologien: CBGA, CCGA, CSP, QFN, MLF, PGA und alle grünen Harz-BGA-Chips
