Sechs-Kanal-PID-Industrieregler mit 230V/3A-Relais

Programmierbarer PID-Reglermit sechs Kanälen und 230V/3A-Ausgangsrelais zur Steuerung und Automatisierung.

Der PID-Regler ist ein stetiger Regler, der aus einem Proportional-, einem Integrations- und einem Differenzialteil besteht. In Kontrollsystemen wird er vor der kontrollierten Strecke platziert. Der Regler erhält die Regelabweichung und gibt die Stellgröße ( EIN/AUS ) aus. Es ist für die Steuerung von Industrieanlagen und die Steuerung/Automatisierung von Heizöfen, Lötanlagen und anderen wärmeabhängigen Maschinen konzipiert. Mit dem Regler kann die Temperatur von bis zu sechs verschiedenen Geräten oder Heizelementen sehr präzise geregelt werden. Der Regler arbeitet nach dem Prinzip des Schaltens des Ausgangs mit der Rückmeldung eines Temperaturfühlers. Alle Konstanten und Parameter können eingestellt und angepasst werden, um eine optimale Temperaturregelung und Schaltung zu gewährleisten. Der PID-Regler ist wesentlich genauer als jede Thermostatlösung.

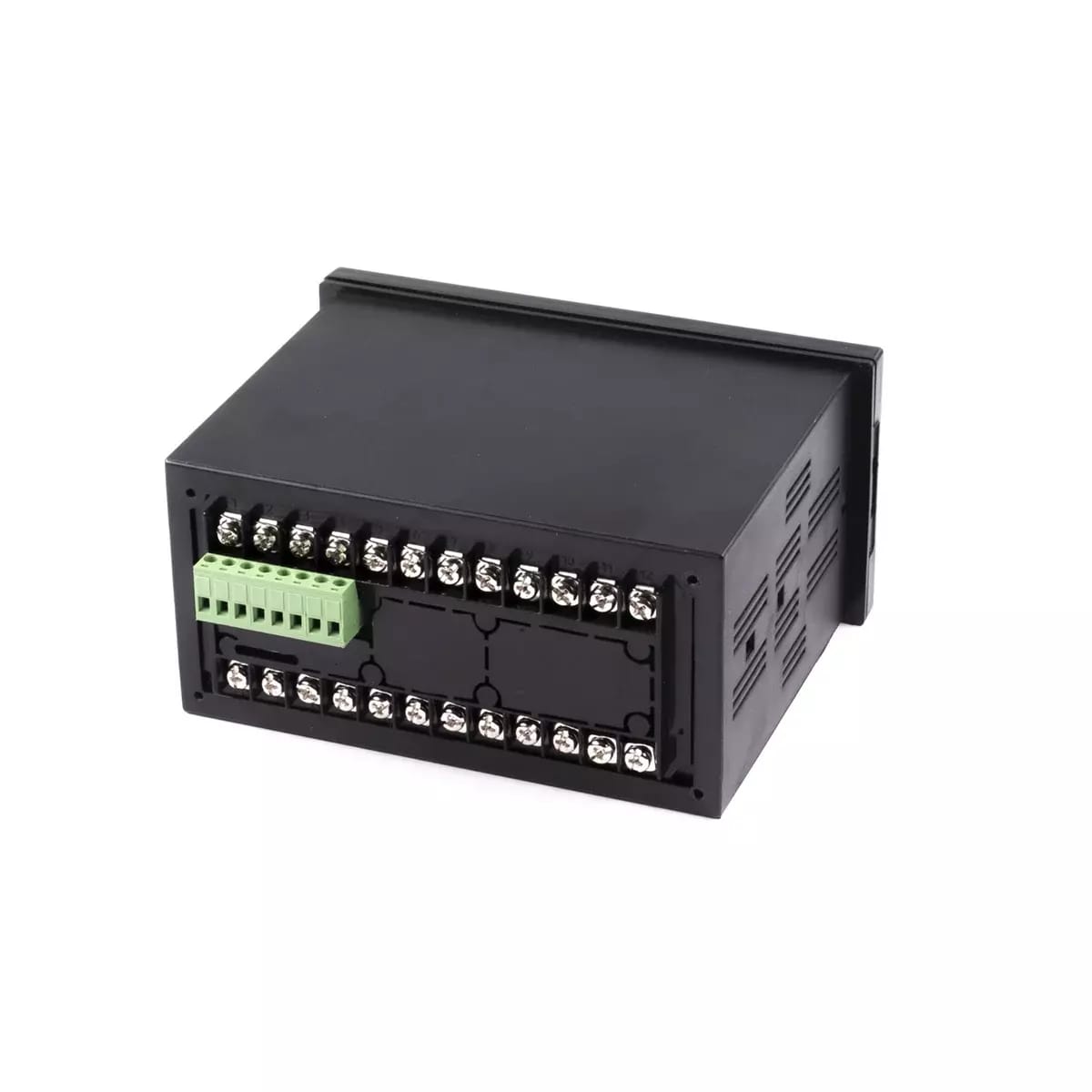

Der Sechs-Kanal-Controller mit roten LED-Anzeigen ist für den Einbau in die Gerätetafel vorgesehen. Der PID-Regler ist mit sechs Eingängen für Temperaturfühler (K,E,S,J.) und sechs Relaisausgängen 230V/3A AC. zur Steuerung des Gerätes ausgestattet. Alle erforderlichen Parameter können im Menü des Reglers eingestellt werden.


Kompatible Temperatursensoren.

Einstellungsmöglichkeiten:
SC - Fühlerkorrektur - Voreinstellung 0 (Abgleich/Kalibrierung des Thermoelementes des Kanals)
P - Proportionalitätsband - Standardwert 0
I - Integrationskomponente - Standardwert 100
d - abgeleitete Komponente - Standardwert 25
At - Autotuning - Voreinstellung 0 (0-aus, 1-ein)
t - Zykluslänge in Sekunden - Standard 5 (SSR - 2-8), (Relais - 20), kürzerer Zyklus = höhere Genauigkeit = höherer Verschleiß an Relais oder Lastkontakten
HY - Hysterese des Reglers in Grad Celsius - Voreinstellung 1
Sn - Definition des angeschlossenen Thermoelementes - Voreinstellung 0 (K-Zelle), zulässige Werte 0-3, 0 - K-Zelle, 1 - E-Zelle, 2 - J-Zelle, 3 - S-Zelle
Add - Geräteadresse für RS485 - Voreinstellung 0
baud - Kommunikationsgeschwindigkeit für RS485 - Standardwert 9600
Cn - Kommunikation - Standardwert 0 (Kommunikation mit PC), 1 = Kommunikation mit Minidrucker


Verpackungsinhalt:PID-Regler
