Voll programmierbarer PID-Regler / Thermostat CH502FK02 mit zwei LED-Anzeigen zur gleichzeitigen Anzeige der gemessenen und eingestellten Temperatur, konzipiert für den Schalttafeleinbau (DIN 1/8). Dieser PID-Regler
ermöglicht eine Temperaturregelung von 0°C ~ 1820°C
Der Regler ermöglicht die Einstellung der Grundparameter des PID-Reglers, die Verwendung der Funktion der automatischen Einstellung der PID-Parameter (Auto-Tune-Funktion) oder die Umschaltung des Reglers in den Modus des Zustandsreglers / Thermostats (ON/OFF). Der Ausgang ist ein Relais mit einem Schaltkontakt oder ein 12V-Spannungsausgang für SSR-Steuerung. Es ist möglich, den Ausgang eines Alarms (ALARM1, Relais-Schaltkontakt) programmatisch zu definieren. Als Eingangsfühler wird ein Thermoelement vom Typ "K" verwendet.

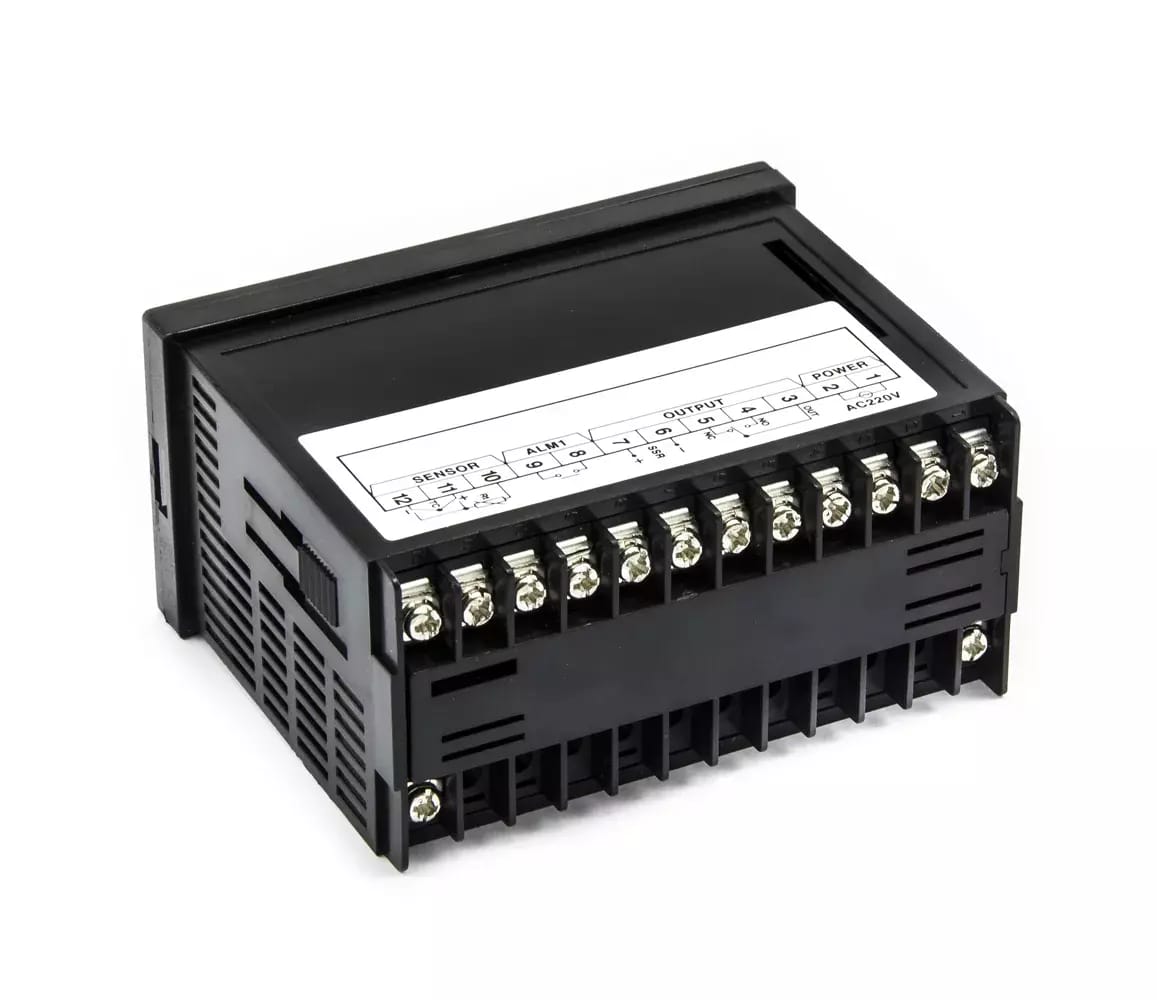

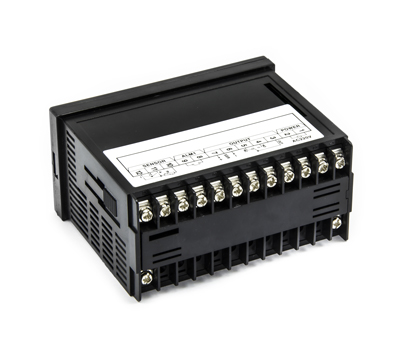

Der Thermostat ist für den Einbau in die Schalttafel vorgesehen, die Abmessungen der Montageöffnung betragen 92x45mm. Für eine perfekte Befestigung in der Schalttafel werden seitliche Klammern (im Lieferumfang enthalten) zur Befestigung des Thermostats verwendet
Technische Daten
Steuerung: PID oder ON/OFF
Auto-tune - Selbstoptimierung: Wenn diese Funktion gewählt wird, werden der Proportionalitätsbereich, die Integrations- und Vorhaltezeit, die Zykluszeit und andere Parameter eingestellt.
EIN/AUS
Zykluszeit: programmierbar
Einstellung der Umschaltung des Ausgangs ALARM1
Datensicherheit durch programmierbare Konfigurationssperren
Anzeige - 4-stellig (7-Segment-LED):
-rot - aktuelle, gemessene Temperatur / Sollwertbeschreibung
-grün - eingestellter, gewünschter Temperatur-/Sollwert
Weitere Anzeigen: Status der Reglerausgänge, Alarm- und Autotuning-Anzeigen
K 0-1372 ℃
R 0-1700 ℃
S 0-1769 ℃
B 0-1820 ℃
E 0-1000 ℃
N 0-1300 ℃
T -199.9-400.0 ℃
Der Regler enthält keinen Thermoelementfühler.
