8-Kanal-PID-Industrieregler SSR 12V/20mA

Programmierbarer PID-Regler mit acht Kanälen und 12V/20mA-Steuerung für acht SSR-Relais zur Steuerung und Automatisierung.

Der PID-Regler ist ein stetiger Regler, der aus einem Proportional-, einem Integrations- und einem Differenzialteil besteht. In Kontrollsystemen wird sie vor der kontrollierten Strecke platziert. Die Regelabweichung wird dem Regler zugeführt und die Stellgröße ( EIN/AUS ) wird ausgegeben. Es ist für die Steuerung von Industrieanlagen und die Steuerung/Automatisierung von Heizöfen, Lötanlagen und anderen wärmeabhängigen Maschinen konzipiert. Mit dem Regler kann die Temperatur von bis zu acht verschiedenen Geräten oder Heizelementen sehr genau geregelt werden. Der Regler arbeitet nach dem Prinzip des Schaltens des Ausgangs mit der Rückmeldung eines Temperaturfühlers. Alle Konstanten und Parameter können eingestellt und angepasst werden, um eine optimale Temperaturregelung und Schaltung zu gewährleisten. Der PID-Regler ist wesentlich genauer als jede Thermostatlösung.

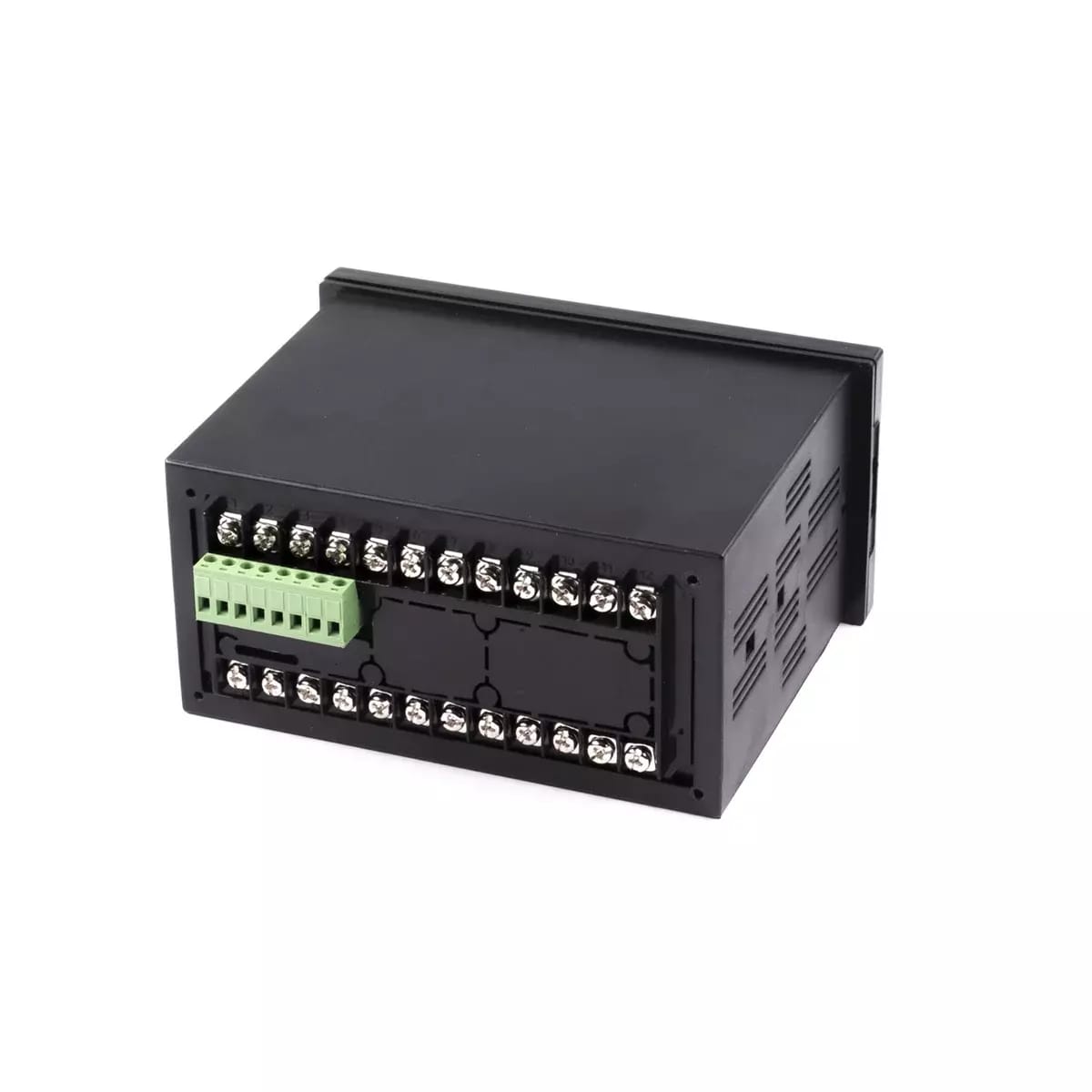

Der Acht-Kanal-Controller mit roten LED-Anzeigen ist für den Einbau in die Gerätetafel vorgesehen. Der PID-Regler ist mit acht Eingängen für Temperatursensoren (K, E, S, J) und einem 12V/20mA-Spannungsausgang zur Steuerung von acht SSR-Relais ausgestattet. Alle erforderlichen Parameter können im Menü des Reglers eingestellt werden.


Kompatible Temperatursensoren.

Einstellungsmöglichkeiten:
SC - Fühlerkorrektur - Voreinstellung 0 (Abgleich/Kalibrierung des Thermoelementes des Kanals)
P - Proportionalitätsband - Standardwert 0
I - Integrationskomponente - Standardwert 100
d - abgeleitete Komponente - Standardwert 25
At - Autotuning - Voreinstellung 0 (0-aus, 1-ein)
t - Zykluslänge in Sekunden - Standard 5 (SSR - 2-8), (Relais - 20), kürzerer Zyklus = höhere Genauigkeit = höherer Verschleiß an Relais oder Lastkontakten
HY - Hysterese des Reglers in Grad Celsius - Voreinstellung 1
Sn - Definition des angeschlossenen Thermoelementes - Voreinstellung 0 (K-Zelle), zulässige Werte 0-3, 0 - K-Zelle, 1 - E-Zelle, 2 - J-Zelle, 3 - S-Zelle
Add - Geräteadresse für RS485 - Standardwert 0
baud - Kommunikationsgeschwindigkeit für RS485 - Standardwert 9600
Cn - Kommunikation - Standardwert 0 (Kommunikation mit PC), 1 = Kommunikation mit Minidrucker


Verpackungsinhalt:PID-Regler
