4-Kanal-PID-Industrieregler mit Relais

Vierkanaliger programmierbarer PID-Regler mit 230V/3A-Ausgangsrelais zur Steuerung und Automatisierung.

Der PID-Regler gehört zu den stetigen Reglern und besteht aus einem Proportional-, einem Integrations- und einem Differentialanteil. In Kontrollsystemen wird sie vor der kontrollierten Strecke platziert. Die Regelabweichung wird dem Regler zugeführt und die Stellgröße ( EIN/AUS ) wird ausgegeben. Es ist für die Steuerung von Industrieanlagen und die Steuerung/Automatisierung von Heizöfen, Lötanlagen und anderen wärmeabhängigen Maschinen konzipiert. Mit dem Regler lässt sich die Temperatur von bis zuvier verschiedenen Geräten oder Heizelementen sehr präzise steuern. Der Regler arbeitet nach dem Prinzip des Schaltens des Ausgangs mit der Rückmeldung eines Temperaturfühlers. Alle Konstanten und Parameter können für eine optimale Temperaturregelung und Schaltung eingestellt und abgestimmt werden. Der PID-Regler ist wesentlich genauer als jede Thermostatlösung.

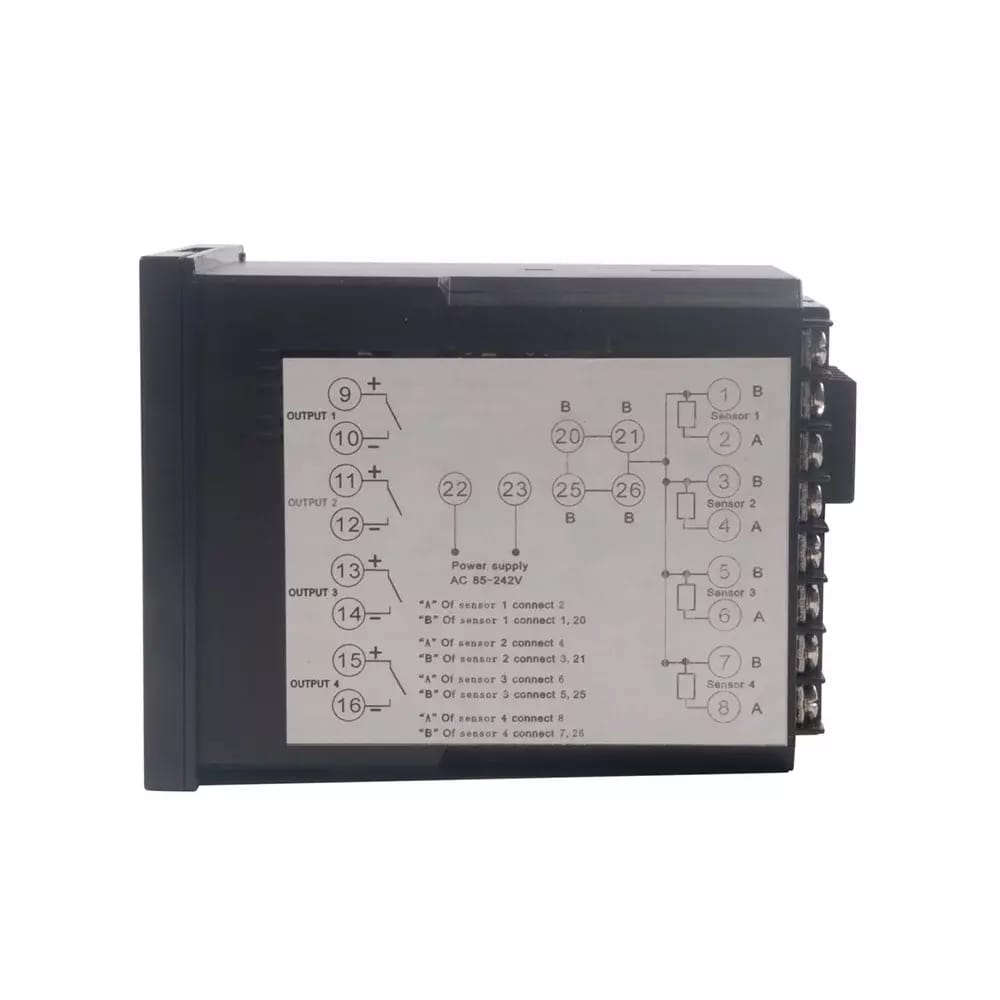

Der Vier-Kanal-Controller mit roten LED-Anzeigen ist für den Einbau in die Gerätetafel vorgesehen. Der PID-Regler verfügt über vier Eingänge für Temperatursensoren (Cu50,PT2,K,E,J) und vier 230V/3A AC-Relaisausgänge zur Gerätesteuerung. Alle erforderlichen Parameter können im Menü des Reglers eingestellt werden.


Kompatible Temperatursensoren:
Cu50 -50 bis 150℃
PT2 -199,9 bis 600℃
K -30 bis 1300℃
E -30 bis 700℃
J -30 bis 900℃


Anpassungsmöglichkeiten:
SPn - (n ist die Nummer des gewählten Kanals) - Einstellung der Arbeitstemperatur
ALn - Einstellung des Alarmmodus
SCn - Fühlerkorrektur - Voreinstellung 0 (Einstellung/Kalibrierung des Thermoelementes des jeweiligen Kanals)
Pn - Proportionalitätsband - Standardwert 0
In - Integrationskomponente - Standardwert 100
dn - abgeleitete Komponente - Standardwert 25
HYn - Hysterese des Kanals
Atn - Autotuning - Voreinstellung 0 (0-aus, 1-ein)

Verpackungsinhalt:PID-Regler
